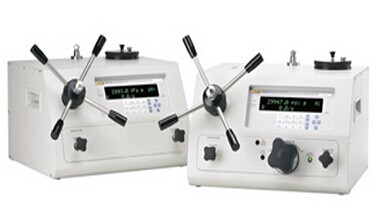

E-DWT-H 数字压力校准器- 详细介绍：
通用技术指标 |
|
| 电源要求 |
数字测量部分：12 VDC，1.2 A 12V交直流转换器：100 to 240 VAC，50-60 Hz |
| 温度范围 |
使用：10 to 40 ℃ 储存：-20 to 70 ℃ |
| 相对湿度 |
使用：0 to 70% 储存：0 to 100% |
| 重量 |
单传感器：约12kg 双传感器：约14kg |
| 尺寸 |
41.4 cm宽×26.9 cm高×37.1 cm 深 (16.3 in.×10.6 in.×14.6 in.) 使用高压缩容量时高为33.6 cm (13.2 in.) |
| 压力范围 |
取决于内部传感器 最大200 MPa (30 000 psi)，标准压缩容量模式 最大100 MPa (15 000 psi)，高压缩容量模式 |
| 工作介质 |
交货时为癸二酸酯或无液体 可使用介质包括癸二酸酯，硅油，丙烯， 全氟化/部分氟化液体，酒精 |
| 储液罐容积 | 300 cc (18 in.3) |
| 变容积压缩容量 |
标准：3 cc (0.18 in.3) 最大200 MPa (30 000 psi) 高压缩：7 cc (43 in.3) 最大100 MPa (15 000 psi) |
| 填充与启动泵位移 | 3.7 cc (0.23 in.3) |
| 压力测试接口 |
DH500阴螺纹 注：DH500是一种6mm(1/4in.)管状锥螺纹，左旋密封，与AE F250C，HIP HF4等等同 |
| 压力量限 |
最大工作压力：高压传感器量程上限。标准压缩容量时最大为200MPa (30 000 psi)，高压缩容量时最大为100MPa 最大启动泵压力：700 kPa (100 psi) 使用低压传感器时的最大工作压力为低压传感器测量上限 低压传感器安全阀压力设置： A40M 传感器： 44.7 MPa (6480 psi) A20M传感器： 22.3 MPa (3240 psi) A14M传感器： 15.7 MPa (2200 psi) A10M传感器： 10.8 MPa (1570 psi) A7M传感器： 7.6 MPa (1100 psi) |
| 通讯端口 | RS232 (COM1, COM2) |
电池及充电器选件技术指标 |
|
| 电源要求 | 100 to 240 VAC，50/60 Hz，最大功耗15 W |
| 工作温度范围 | 10 to 40 ℃ |
| 储存温度范围 | -20 to 70 ℃ |
| 重量 | 2 kg (4.4 lb) |
| 尺寸 |
8 cm 高×22.5 cm 宽×20 cm 深 (3.1 in.×8.9 in.×7.9 in.) |
| 电池类型 | 镍-氢电池 |
| 电池电压 | 12 VDC |
| 电池容量 |
典型：9000 mAh 最小：8200 mAh |
| 充电时间 | 电量耗尽时完全充满约需14～16小时 |
| 电池供电运行时间 | 8 小时 |
压力测量指标 |
|
| 预热时间 | 冷启动推荐15分钟预热 |
| 正常工作温度范围 | 10 to 40 ℃ |
| 分辨率 | 默认：当前量程的0.01 %，用户可调至传感器最大量程的1ppm或当前自动量程的10ppm，取较大者 |
| 精度1 | 读数的± 0.018%或传感器量程的0.0018%，取较大者 |
| 长期稳定性2 |
一年：读数的± 0.0075% 两年：读数的± 0.015% |
| 测量不确定度3 |
一年：读数的±0.02%或传感器量程的0.002%，取较大者 两年：读数的±0.025%或传感器量程的0.0025%，取较大者 |
1.组合了线性度、迟滞和重复性。
2.一年期的传感器测量稳定性(k=2)是认为在使用自动调零功能下获得的。
由于稳定性指标仅能够预测且每只传感器均不相同，所以对于某特定传感器的稳定性指标是从经验值获得的。
3.传感器示值相对于所施加的压力真值的最大偏差，包括精度、长期稳定性、10~40 ℃温度影响和校准不确定度(认为校准参考不确定度为读数的±0.005%， k=2)的合成与扩展(k=2)，方法符合ISO测量与不确定度表述指南。
