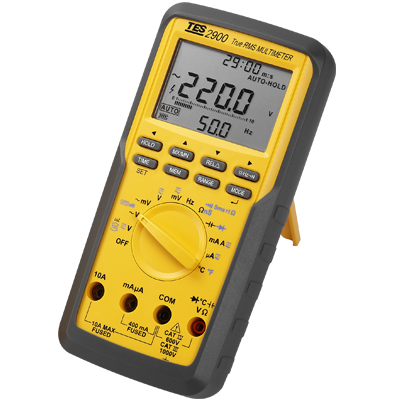

TES-2900真有效值三用电表
| 型 号： | TES-2900 |
| 所属分类： | 数字多用表 |
| 品 牌： | |
| 报 价： | 市场价:面议 |
TES-2900 真有效值三用电表 产品特点Product Features 智能型电阻为低电阻量测。可以用来测量设备上的接地电阻，可藉由消除接地线电流和接地在线残余直流电压来进行偏移补偿。以提高准确度。 变频装置 (VFD) 之电压及频率测量。 低阻抗(Lo – Z) 电压测量以去除假性电压。 检查三相相序。 读值锁定、自动锁定及峰值锁定模式。 最大值、最小值及平均值记录模式。 相对值显示。 计频器 (自动换档)。 K，J 热电耦温度测量。 电容测量。 数据记忆及读取功能
TES-2900真有效值三用电表- 详细介绍：
真有效值三用电表
产品特点Product Features
- 智能型电阻为低电阻量测。可以用来测量设备上的接地电阻，可藉由消除接地线电流和接地在线残余直流电压来进行偏移补偿。以提高准确度。
- 变频装置 (VFD) 之电压及频率测量。
- 低阻抗(Lo – Z) 电压测量以去除假性电压。
- 检查三相相序。
- 读值锁定、自动锁定及峰值锁定模式。
- 最大值、最小值及平均值记录模式。
- 相对值显示。
- 计频器 (自动换档)。
- K，J 热电耦温度测量。
- 电容测量。
- 数据记忆及读取功能
交流电压
交流测量为AC耦合及有效于测量档位之3 %至100 %范围内
|
檔位 |
分辨率 |
准确性 |
|||||
|
45 – 65Hz |
15 – 200Hz |
200 – 440Hz |
440Hz – 1kHz |
1 – 5kHz |
5 – 20kHz |
||
|
999.9 mV |
0.1 mV |
±(0.7%+4) |
±(1.0 % + 4) |
±(2%+4) |
±(2%+20) [1] |
||
|
9.999 V |
0.001 V |
||||||
|
99.99 V |
0.01 V |
±(0.7%+2) |
±(2%+4) [2] |
无规格 |
|||
|
999.9 V |
0.1 V |
无规格 |
|||||
|
VFD |
±(1.0%+4) |
+1.0%+4 -6.0%-4 [3] |
无规格 |
无规格 |
无规格 |
||
|
[1] 低于10 % 范围档，加12位 [2] 频率范围: 1 至2.5 kHz [3] 当启用滤波器功能时，于440 Hz 下规格为-1 % 至-6 % |
|||||||
直流电压、电导及电阻测量
|
功能 |
檔位 |
分辨率 |
准确性 |
|
mV dc |
999.9 mV |
0.1mV |
±(0.1 % + 1) |
|
V dc |
9.999 V |
0.001 V |
±(0.05 % + 1) |
|
99.99 V |
0.01 V |
||
|
999.9 V |
0.1 V |
||
|
Ω |
999.9 Ω |
0.1 Ω |
±(0.2 % + 2) [2] |
|
9.999 kΩ |
0.001 kΩ |
±(0.2 % + 1) |
|
|
99.99 kΩ |
0.01 kΩ |
||
|
999.9 kΩ |
0.1 kΩ |
||
|
9.999 MΩ |
0.001 MΩ |
||
|
50.00 MΩ |
0.01 MΩ |
±(1.0 % + 1) [1] |
|
|
nS |
99.99 nS |
0.01 nS |
±(1.0 % + 10) [1,2] |
|
[1] 在50 MΩ档位测量大于30 MΩ时，加上0.5 %读值及在100 nS 档位测量低于 [2] 使用相对值功能补偿偏移值 |
|||
温度
|
热电耦型式 |
檔位 |
准确性 |
|
K |
-40 至500℃ (-40 至932℉) |
±0.3%±1℃(2℉) |
|
J |
-40 至500℃ (-40 至932℉) |
|
|
[1] 不包含热电耦棒之误差 [2] 准确性规格是假定室温稳定于±1 °C内。如室温变化± 5 °C时须2小时后才能适用此规格。 |
||
交流电流
|
功能 |
檔位 |
分辨率 |
负载压降 |
准确性 |
|
μA ac |
999.9μA |
0.1μA |
100μV/μA |
±(1.0 % + 2) |
|
9999μA |
1μA |
100μV/μA |
||
|
mA ac |
99.99 mA |
0.01 mA |
1.8 mV/mA |
|
|
400.0 mA |
0.1 mA |
1.8 mV/mA |
||
|
A ac |
9.999 A |
1 mA |
0.03 V/A |
|
|
交流测量为AC耦合，有效值响应，及有效于测量档位之3 % 至100 % 范围内，除了400 mA檔位(5 % 至100 % 范围) 及10 A 檔位 (15 % 至100 % 范围) |
||||
直流电流
|
功能 |
檔位 |
分辨率 |
负载压降 |
准确性 |
|
μA dc |
999.9μA |
0.1μA |
100μV/μA |
±(0.2 % + 4) |
|
9999μA |
1μA |
100μV/μA |
±(0.2 % + 2) |
|
|
mA dc |
99.99 mA |
0.01 mA |
1.8 mV/mA |
±(0.2 % + 4) |
|
400.0 mA |
0.1 mA |
1.8 mV/mA |
±(0.2 % + 2) |
|
|
A dc |
9.999 A |
1 mA |
0.03 V/A |
±(0.2 % + 2) |
电容
|
檔位 |
分辨率 |
准确性 |
|
10.00 nF |
0.01 nF |
±(1.0 % + 2) [1] |
|
100.0 nF |
0.1 nF |
|
|
1.000 μF |
0.001 μF |
±(1.0 % + 2) |
|
10.00 μF |
0.01 μF |
|
|
100.0 μF |
0.1 μF |
|
|
9999 μF |
1 μF |
|
|
[1] 使用薄膜电容或更佳者，使用相对值模式以去除杂散残余值 |
||
二极管
|
檔位 |
分辨率 |
准确性 |
|
9.999 V |
0.001 V |
±(1.0 % + 1) |
3f三相相序指示
|
檔位 |
频率响应 |
过载保护 |
|
80V to 480V |
50Hz / 60Hz |
1000V |
频率
|
檔位 |
分辨率 |
准确性 |
|
99.99 Hz |
0.01 Hz |
±(0.005 % + 1) [1] |
|
999.9 Hz |
0.1 Hz |
|
|
9.999 kHz |
0.001 kHz |
|
|
99.99 kHz |
0.01 kHz |
|
|
[1] 自 0.5 Hz 至100 kHz及脉宽>2μs |
||
计频器灵敏度及触发位准
|
输入档位 |
最小灵敏度(正弦波有效值) |
触发位准近似值 (DCV功能) |
|
|
5 Hz – 10 kHz |
0.5 Hz – 100 kHz |
||
|
999.9 mV dc |
70 mV (to 400 Hz) |
70 mV (to 400 Hz) |
40 mV |
|
999.9 mV ac |
150 mV |
150 mV |
- |
|
9.999 V |
0.3 V |
0.7 V |
1.7 V |
|
99.99 V |
3 V |
7 V (≤140 kHz) |
4 V |
|
999.9 V |
30 V |
70 V (≤14.0 kHz) |
40 V |
周期比 (Vdc 及mVdc)
|
檔位 |
准确性 |
|
0.0 % to 99.9 % [1] |
在± (0.2 % per kHz + 0.1 %) 内对上升时间< 1 μs. |
|
[1] 0.5 Hz 至100 kHz，脤宽>2 μs。脉宽范围是决定自信号频率。 |
|
输入特性
|
功能 |
过载保护 |
输入阻抗 (nominal) |
共态拒斥比 (1 kΩ不平衡下) |
常态拒斥比 |
||||||
|
|
1000V rms |
10MΩ<100pF |
> 120 dB at dc, |
> 60 dB at 50 Hz or 60 Hz |
||||||
|
|
1000V rms |
> 120 dB at dc, 50 Hz or 60 Hz |
> 60 dB at 50 Hz or 60 Hz |
|||||||
|
|
1000V rms |
10MΩ<100pF (ac-coupled) |
> 60 dB, dc to 60 Hz |
|
||||||
|
|
|
开路测试电压 |
满刻度电压 |
短路电流近似值 |
||||||
|
To 6 MΩ |
5MΩor 60 nS |
1kΩ |
10kΩ |
100kΩ |
1MΩ |
10MΩ |
50MΩ |
|||
|
W |
1000V rms |
500μA |
100μA |
10μA |
1μA |
0.2μA |
0.1μA |
|||
|
|
1000V rms |
2.200 V dc |
1.0 mA typical |
|||||||
电源:006P DC9V电池
重量/尺寸: 约370g / 186mm(长)×84mm(宽)×51mm(厚), (7.32”L×3.31”W×2.0”T)
附件: 试棒、电池及说明书
