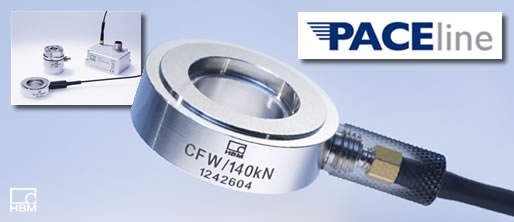

1-CFW/140KN力传感器- 详细介绍：
PACEline CFW - 创新性的压电力垫圈
CFW 压电力垫圈 - HBM PACEline 家族最新成员 - 保证测试和装配测量的高可靠性. 由于结构紧凑， CFW 力垫圈可以应用于多种应用场合.
PACEline CFW 是一种高可靠的传感器，可以在恶劣的工业环境中获得可靠的测量结果. CFW 尽管尺寸小，但可以提供有效的插拔保护- 这是传感器长期使用的必要条件.
PACEline CFW 压电力垫圈不仅提供更高的安全性和可靠性，其创新性的设计使测试结果的可靠性提高三倍.
- 更好的线性 于传统的力垫圈相比 - 由于采用了特殊的带拼合隔板的测量体
- 完美的测试结果 即使力没有完全对中
- 自动对中 通过其外径和内径来完成，并且没有任何迟滞误差.
PACEline CFW 现在提供额定量程为 20 kN, 50 kN, 100 kN, 140 kN 和 190 kN. 其输出信号不依赖测量范围，而是依赖应用力, CFW 力传感器有非常高的过载能力。因此, CFW 在多量程范围内都有很高的精度和测量分度.
CFW 力垫圈的剖面图: 对称性结构保证极好的线性.
最新: CFW/100 kN 和 CFW/190 kN 力垫圈
CFW 额定量程 100 kN 和 190 kN 力垫圈具有 CFW 的所有优点, 例如:
- 对称结构，极好的线性
- 高质量
- 工作温度范围高达 -40 到 +120 °C.
CFW 传感器可以于 CMA 电荷放大器一起使用组成 PACEline 压电力测量链:
了解 PACEline CMA 放大器详情
CMD600 - 结实，数字电荷放大器用于压力力传感器，并内置以太网接口
CFT - 紧凑的压电力传感器，用于高动态测量
CPS - 预应力部件
现在，我们可以为您提供最新的用于 CFW 力垫圈的 CPS 预应力部件组。
预应力部件组包括一个螺栓，一个垫圈和一个螺母。下图为其安装示意图。
压电力垫圈需要事先加载预应力。最新的 CPS 预应力部件组使客户加载预应力更方便容易。他们采用不锈钢材料制成，能够提供所需的硬度和预应力相匹配的螺栓间距。
附件
CSB4/1 接线盒
简化压电力传感器的安装过程。 CSB4/1 接线盒可以并行连接 4个传感器，提供一个放大器输出。其通过螺钉固定，外壳电隔离并能使传感器屏蔽。
CSB4/1 - Data sheet
CSB4/1 - Operating manual
特点:
- 对称性设计，高稳定性
- 额定量程: 20kN, 50 kN, 100 kN, 140 kN 和 190 kN
- 高截止频率
- 结实的电缆连接器
