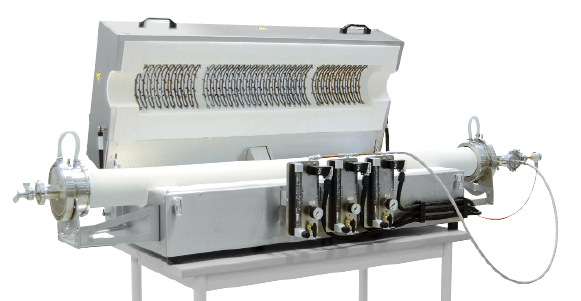

RS 80/300/11 - RS 170/1000/13 水平或垂直操作的翻开式管式炉- 详细介绍：
RS 80/300/11 - RS 170/1000/13 水平或垂直操作的翻开式管式炉介绍：
RS 80/300/11 - RS 170/1000/13
管式炉RS可以水平或垂直操作。通过各种配件，您可以优化配备您的窑炉，以满足不同的作业之需。此外，各种配气包可以帮助您实现保护气、真空或甚至可燃气操作。
- 最高温度1100 °C或1300 °C
- 炉壳由条纹不锈钢板构成
- 最高温度1100 °C：K型热电偶
- 最高温度1300 °C：S型热电偶
- 额外的垂直支架用于垂直操作，可日后加装
- 翻开式结构易于安放工作管
- 供货范围包含工作管（由C 530材料制成，用于空气操作）
- 控制器和控制柜与窑炉分开，安装于单独的壁式或立式柜中
管式炉RS可以根据您的需求量身定做。这包括从材料不同的各类工作管到选择保护气或真空操作。为取得最佳的温度均匀度，所有的RS炉均有三区控温可供选配，并配备现代化的PLC控制器。通过三区式控制，管道末端的热量损失可以得到均衡，同时形成一个加长的均温区。
额外配置
- 物料温度控制装置，可以测量工作管内的温度以及工作管后的炉膛温度
- 工作管，根据操作要求进行安装
- 通过附加热电偶显示工作管内的温度
- 各种配气包（见第 44 页），用于保护气或真空操作
- 3区控温配置，用于优化温度均匀度
- 排气口上的止回阀防止二次空气进入
- 陶瓷瓦用于保护加热元件或摆放工件
- 光学温度测量，用作连续炉
- 垂直操作支架
- 支架带有内置式控制柜和控制器
RS 80/300/11 - RS 170/1000/13 水平或垂直操作的翻开式管式炉技术参数：
| 型号 | 最高温度 | 外尺寸³mm | 管径Ø | 加热 | 均温区 | 管长 | 连接功率 | 电气 | 重量 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| °C1 | 宽² | 深 | 高 | （外）mm | 长度mm | ?T 10 K | mm | 千瓦 | 连接* | 公斤 | |
| RS 80/300/11 | 1100 | 555 | 475 | 390 | 80 | 300 | 100 | 650 | 1,8 | 1相 | 80 |
| RS 80/500/11 | 1100 | 755 | 475 | 390 | 80 | 500 | 170 | 850 | 3,4 | 1相 | 90 |
| RS 80/750/11 | 1100 | 1005 | 475 | 390 | 80 | 750 | 250 | 1100 | 4,6 | 3相4 | 105 |
| RS 120/500/11 | 1100 | 755 | 525 | 440 | 120 | 500 | 170 | 850 | 4,8 | 3相4 | 95 |
| RS 120/750/11 | 1100 | 1005 | 525 | 440 | 120 | 750 | 250 | 1100 | 6,3 | 3相¹ | 110 |
| RS 120/1000/11 | 1100 | 1255 | 525 | 440 | 120 | 1000 | 330 | 1350 | 9,0 | 3相¹ | 125 |
| RS 170/750/11 | 1100 | 1005 | 575 | 490 | 170 | 750 | 250 | 1100 | 7,0 ? | 3相¹ | 115 |
| RS 170/1000/11 | 1100 | 1255 | 575 | 490 | 170 | 1000 | 330 | 1350 | 9,0 ? | 3相¹ | 130 |
| RS 80/300/13 | 1300 | 555 | 475 | 390 | 80 | 300 | 100 | 650 | 3,6 | 1相 | 80 |
| RS 80/500/13 | 1300 | 755 | 475 | 390 | 80 | 500 | 170 | 850 | 6,0 | 3相¹ | 90 |
| RS 80/750/13 | 1300 | 1005 | 475 | 390 | 80 | 750 | 250 | 1100 | 9,3 | 3相¹ | 105 |
| RS 120/500/13 | 1300 | 755 | 525 | 440 | 120 | 500 | 170 | 850 | 7,8 | 3相¹ | 95 |
| RS 120/750/13 | 1300 | 1005 | 525 | 440 | 120 | 750 | 250 | 1100 | 12,6 | 3相¹ | 110 |
| RS 120/1000/13 | 1300 | 1255 | 525 | 440 | 120 | 1000 | 330 | 1350 | 12,6 | 3相¹ | 125 |
| RS 170/750/13 | 1300 | 1005 | 575 | 490 | 170 | 750 | 250 | 1100 | 12,6 | 3相¹ | 115 |
| RS 170/1000/13 | 1300 | 1255 | 575 | 490 | 170 | 1000 | 330 | 1350 | 12,6 | 3相¹ | 130 |
