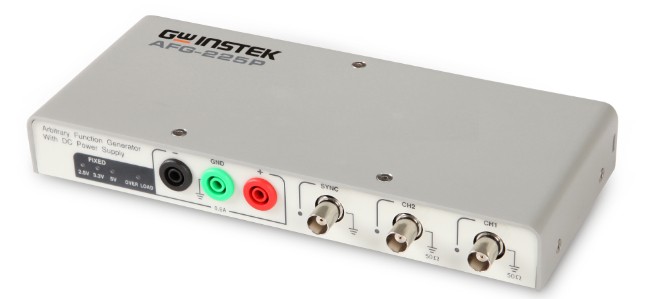

AFG-225P任意波形信号发生器- 详细介绍：
频率范围 1μHz - 25MHz
提供单/ 双通道以及可切换独立直流电源输出
提供120MSa/s, 10bit, 4k 点任意波信号功能
内置AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
双信道等性能输出, 支持耦合, 跟踪, 相位操作（仅双通道机种AFG-225/225P支持）
具备独立2.5V, 3.3V, 5V/1A直流电源, 可直接进行数字电路实验（仅AFG-125P/225P支持）
内建USB通讯接口与免费的电脑控制软件
可与GDS-2000A系列示波器无缝整合, 实现示波器, 逻辑分析仪, 信号源以及电源供应器等全方位多功能测试系统
| 规格 | ||||||
| AFG-125 | AFG-125P | AFG-225 | AFG-225P | |||
| 通道数 | 1 | 1 | 2 | 2 | ||
| 波形种类 | 正弦波, 方波, 斜波, 脉冲波, 噪声波, ARB | |||||
| 任意波功能 | ||||||
| 采样率 | 120 MSa/s | |||||
| 重建率 | 60MHz | |||||
| 波形长度 | 4k点 | |||||
| 幅值分辨率 | 10 bits | |||||
| 非易失性存储器 | 4k点 | |||||
| 频率特性 | ||||||
| 范围 正弦波 | 1uHz~25MHz | |||||
| 方 波 | 1uHz~25MHz | |||||
| 斜 波 | 1MHz | |||||
| 分辨率 | 1uHz | |||||
| 精确度 稳定度 | ±20 ppm | |||||
| 老化率 | ±1 ppm/年 | |||||
| 误差容忍 | ≤1 mHz | |||||
| 输出特性 | ||||||
| 幅值 范围 | GPA-501供电：1mVpp~2.5 Vpp (接50Ω)；2mVpp~5 Vpp (开路) | |||||
| USB供电：1mVpp~2 Vpp (接50Ω)；2mVpp~4 Vpp (开路) | ||||||
| 精确度 | ±设定值的2% ±1 mVpp (在1 kHz) | |||||
| 分辨率 | 1mV或3 digits | |||||
| 平坦度 | ±1% (0.1dB) ≤100kHz | |||||
| ±3% (0.3 dB) ≤5MHz | ||||||
| ±5% (0.4 dB) ≤12MHz | ||||||
| ±10%(0.9dB) ≤25MHz | ||||||
| (正弦波1kHz) | ||||||
| 单位 | Vpp, Vrms, dBm | |||||
| 偏移 | ||||||
| 范围 | GPA-501供电：±1.25 Vpk ac +dc (接50Ω)；±2.5 Vpk ac +dc (开路) | |||||
| USB供电：±1 Vpk ac +dc (接50Ω)；±2Vpk ac +dc (开路) | ||||||
| 精确度 | 设定值的2% + 10mV+ 幅值的0.5% | |||||
| 波形输出 | ||||||
| 阻抗 | 50Ω典型值(固定值) | |||||
| > 10MΩ (output disabled) | ||||||
| 保护 | 短路保护，过载继电器自动关闭主输出 | |||||
| 正弦波特性 | ||||||
| 谐波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 0.1Vpp | |||||
| ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp | ||||||
| ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | ||||||
| 方波特性 | ||||||
| 上升/下降时间 | 最大输出时≤10ns(接50 Ω负载) | |||||
| 过激信号 | 2% | |||||
| 不对称性 | 周期的1% +5 ns | |||||
| 可调占空比 | 1.0%~99.0% ≤100kHz | |||||
| 10%~90% ≤ 1MHz | ||||||
| 50% ≤ 25MHz | ||||||
| 斜波特性 | ||||||
| 线性度 | < 峰值输出的0.1% | |||||
| 可变对称性 | 0%~100% (分辨率的0.1%) | |||||
| 脉冲特性 | ||||||
| 周期 | 40ns~2000s | |||||
| 脉冲宽度 | 20ns~1999.9s | |||||
| 过激信号 | <2% | |||||
| 精确度 | 0.1%+20nS | |||||
| 抖动 | 20ppm +10ns | |||||
| AM调制 | ||||||
| 载波波形 | 正弦波, 方波, 斜波, 脉冲波,Arb | |||||
| 调制波形 | 正弦波, 方波, 三角波, 正斜波, 负斜波 | |||||
| 调制频率 | 2mHz~20kHz (Int) | |||||
| 深度 | 0%~120.0% | |||||
| 调制源 | 内部 | |||||
| FM调制 | ||||||
| 载波波形 | 正弦波, 方波, 斜波 | |||||
| 调制波形 | 正弦波, 方波, 三角波, 正斜波, 负斜波 | |||||
| 调制频率 | 2mHz~20kHz | |||||
| 峰值偏移 | DC~Max Frequency | |||||
| 调制源 | 内部 | |||||
| 扫描 | ||||||
| 波形 | 正弦波, 方波, 斜波 | |||||
| 类型 | 线性或对数 | |||||
| 开始/停止频率 | 1uHz~Max Frequency | |||||
| 扫描时间 | 1ms~500s | |||||
| 扫描源 | 内部/手动 | |||||
| FSK | ||||||
| 载波波形 | 正弦波, 方波, 斜波, 脉冲波 | |||||
| 调制波形 | 占空比为50%的方波 | |||||
| 调制频率 | 2mHz~100 kHz | |||||
| 频率范围 | 1uHz~Max Frequency | |||||
| 调制源 | 内部 | |||||
| PM | ||||||
| 载波波形 | 正弦波, 方波, 斜波 | |||||
| 调制波形 | 正弦波, 方波, 三角波, 正斜波, 负斜波 | |||||
| 调制频率 | 2mHz~20kHz | |||||
| 相位偏移 | 0?~360? | |||||
| 调制源 | 内部 | |||||
| SUM | ||||||
| 载波波形 | 正弦波, 方波, 斜波, 脉冲波, 噪声波 | |||||
| 调制波形 | 正弦波, 方波, 三角波, 正斜波, 负斜波 | |||||
| 调制频率 | 2mHz~20kHz | |||||
| SUM深度 | 0%~100.0% | |||||
| 调制源 | 内部 | |||||
| SYNC输出 | ||||||
| 类型 | 同步, 扫描标记频率,脉冲标记频率,任意波标记频率 | |||||
| 准位 | TTL兼容50Ω | |||||
| 信号来源 | CH1或CH2 | |||||
| 极性 | 正常或反向 | |||||
| 扇出 | ≥4 TTL负载 | |||||
| 阻抗 | 50Ω典型值 | |||||
| 双通道功能（AFG-225/AFG-225P） | ||||||
| 相位（3） | -180? ~180? | |||||
| 同步相位 | ||||||
| 不能改变方波和脉冲波 | ||||||
| 追踪 | CH2=CH1 | |||||
| 耦合 | 频率(Ratio or Difference) | |||||
| 幅值 & DC偏移 | ||||||
| Burst | ||||||
| 波形 | 正弦波, 方波, 斜波, ARB | |||||
| Burst计数 | 1~65535次循环或无限 | |||||
| 开始/停止相位 | -360~+360 | |||||
| 内部周期 | 1ms~500s | |||||
| 触发源 | 单次或内部频率 | |||||
| 触发延迟 | N-次循环, 无限 | 0s~655350ns | ||||
| 功率(AFG-125P/AFG-225P) | ||||||
| 输出电压 | (2.5V/3.3V/5V)±5% | (2.5V/3.3V/5V)±5% | ||||
| 输出电流 | 0.6A | 0.6A | ||||
| 其他 | ||||||
| 存储/调取 | 10组 | |||||
| 电源 | DC 5V | |||||
| 功率损耗 | 10 W (Max) | |||||
| 操作环境 | 最适温度 : 18 ~ 28?C;操作温度 :0 ~ 40?C;相对湿度 :＜ 80%, 0 ~ 40?C;安装类别： CAT II | |||||
| 操作海拔 | 2000 M | |||||
| 存储温度 | -10~70?C, 湿度: ≤70% | |||||
| 尺寸&重量 | 215(W) x 35(H) x 107(D) mm;约1kg | |||||
| 附件 | AFG-125/125P:GTL-101× 1;AFG-225/225P:GTL-101× 2 | |||||
| AFG-125P225P:GTL-105A× 1; | ||||||
| 快速使用指南 ×1;CD (使用手册+ 软件) ×1;电源线×1 | ||||||
