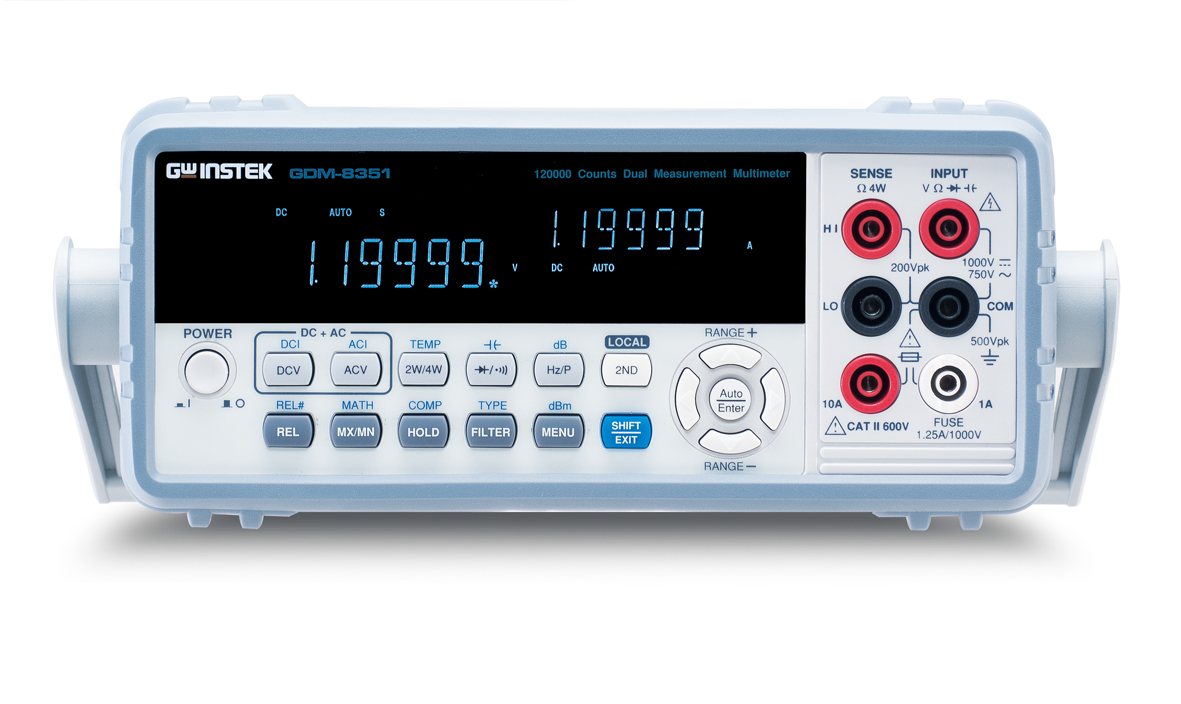

GDM-8351数字万用表- 详细介绍：
固纬电子推出全新的5 1/2双显示数字电表 – GDM-8351，来替代原有同级的机型GDM-8251A。新电表同样使用VFD双显示屏、最大显示120000位数、0.02%直流电压基本准确度和USB / RS232C通讯接口，为使用者提供准确的测量功能、清晰的数值观测和方便链接个人计算机的便利性。
规格
直流电压
|
分辨率
|
满刻度
|
准确度
(1年，23?C ± 5?C) |
输入电阻
|
|
|
100mV
|
0.001mV
|
120.000
|
0.012%+8
|
10.0 MΩ±2% or >10GΩ
|
|
1V
|
0.00001V
|
1.20000
|
0.012%+5
|
10.0 MΩ±2% or >10GΩ
|
|
10V
|
0.0001V
|
12.0000
|
0.012%+5
|
11.1MΩ±2%
|
|
100V
|
0.001V
|
120.000
|
0.012%+5
|
10.1MΩ±2%
|
|
1000V
|
0.01mV
|
1020.00
|
0.012%+5
|
10.0MΩ±2%
|
交流电压 (交流耦合 / ACV+DCV[3])
|
分辨率
|
满刻度
|
准确度 (1年，23?C ± 5?C) [1] [2]
|
||||
|
20-45Hz
|
45-10kHz
|
10k-30kHz
|
30k-100kHz
|
|||
|
100mV
|
0.001mV
|
120.000
|
1.0%+100
|
0.3%+100
|
1.5%+300
|
5.0%+300
|
|
1V
|
0.00001V
|
1.20000
|
1.0%+100
|
0.2%+100
|
1.0%+100
|
3.0%+200
|
|
10V
|
0.0001V
|
12.0000
|
1.0%+100
|
0.2%+100
|
1.0%+100
|
3.0%+200
|
|
100V
|
0.001V
|
120.000
|
1.0%+100
|
0.2%+100
|
1.0%+100
|
3.0%+200
|
|
750V
|
0.01V
|
765.00
|
1.0%+100
|
0.2%+100
|
1.0%+100
|
3.0%+200
|
|
[1] 规格适用于输入大于文件位5%以上之正弦波
|
||||||
|
[2] 在快速模式，输入之电压频率 > 200Hz.
|
||||||
|
[3] ACV+DCV的准确度，等于ACV规格加上10位数
|
||||||
直流电流
|
分辨率
|
满刻度
|
准确度
(1年，23?C ± 5?C) |
Shunt电阻
|
Burden电压
|
|
|
10mA
|
0.0001mA
|
12.0000
|
0.05%+15
|
1Ω
|
< 0.15V
|
|
100mA
|
0.001mA
|
120.000
|
0.05%+5
|
1Ω
|
< 1.5V
|
|
1 A
|
0.00001A
|
1.20000
|
0.2%+5
|
0.1Ω
|
< 0.8V
|
|
10 A
|
0.0001A
|
12.0000
|
0.2%+5
|
0.01Ω
|
< 0.6V
|
交流电流 (交流耦合 / ACI+DCI[3])
|
分辨率
|
满刻度
|
准确度 (1年，23?C ± 5?C) [1]
|
Burden
电压 |
|||
|
20-45Hz
|
45-2kHz
|
2k-10kHz
|
||||
|
10mA
|
0.0001mA
|
12.0000
|
1.5%+100
|
0.5%+100
|
2.0%+200
|
< 0.15V
|
|
100mA
|
0.001mA
|
120.000
|
1.5%+100
|
0.5%+100
|
2.0%+200
|
< 1.5V
|
|
1A
|
0.00001A
|
1.20000
|
1.5%+100
|
0.5%+100
|
2.0%+200[2]
|
< 0.8V
|
|
10A
|
0.0001A
|
12.0000
|
1.5%+100
|
1.0%+100
|
x
|
< 0.6V
|
|
[1] 规格适用于输入大于文件位5%以上之正弦波
|
||||||
|
[2] 输入电流于5k ~ 10kHz <220mArms
|
||||||
|
[3] ACI+DCI的准确度，等于ACI规格加上10位数
|
||||||
电阻
|
分辨率
|
满刻度
|
测试电流
|
准确度 [1] [2]
(1年，23?C ± 5?C) |
|
|
100?
|
0.001?
|
120.000
|
1mA
|
0.05%+8
|
|
1k?
|
0.00001k?
|
1.20000
|
1mA
|
0.05%+5
|
|
10k?
|
0.0001k?
|
12.0000
|
100µA
|
0.05%+5
|
|
100k?
|
0.001k?
|
120.000
|
10µA
|
0.05%+5
|
|
1M?
|
0.00001M?
|
1.20000
|
1µA
|
0.05%+5
|
|
10M?
|
0.0001M?
|
12.0000
|
0.5µA
|
0.3%+5
|
|
100M?
|
0.001M?
|
120.000
|
0.5µA //10M?
|
3.0%+8
|
|
[1] 当使用2线式量测时，如未使用REL功能，增加0.2Ω误差
|
||||
|
[2] 当量测电阻大于500kΩ以上，请改用具隔离之测试线，以消除可能经由标准测线所导致的噪声干扰
|
||||
二极管
|
分辨率
|
满刻度
|
测试电流
|
准确度
(1年，23?C ± 5?C) |
|
|
6V
|
0.0001V
|
5.9999V
|
1mA
|
0.012%+5 [1]
|
|
[1] 增加速度误差位数: Med – 50位数，Fast – 200位数
|
||||
短路蜂鸣
|
檔位
|
分辨率
|
满刻度
|
测试电流
|
准确度
(1年，23?C ± 5?C) |
|
1000.00Ω
|
0.01mΩ
|
1200.00
|
1mA±2%
|
0.1%+8 [1]
|
|
[1] 增加速度误差位数: Med – 60位数、Fast – 200位数
|
||||
电容
|
檔位
|
分辨率
|
满刻度
|
测试电流
|
准确度
(1年，23?C ± 5?C) [1] |
|
10nF [2]
|
0.01nF
|
12.00
|
10µA
|
2.0%+10
|
|
100nF
|
0.1nF
|
120.0
|
10µA
|
2.0%+4
|
|
1µF
|
0.001µF
|
1.200
|
100µA
|
2.0%+4
|
|
10µF
|
0.01µF
|
12.00
|
1mA
|
2.0%+4
|
|
100µF
|
0.1µF
|
120.0
|
1mA
|
2.0%+4
|
|
[1] 规格适用于大于10%文件位输入之薄膜电容
|
||||
|
[2] 使用REL功能，来补偿测试线的杂散电容
|
||||
频率
|
量测范围[1][2]
|
准确度 (1年，23?C ± 5?C)
|
|
10Hz ~ 1MHz
|
0.01%+3
|
|
[1] Rate in Slow > 10Hz, rate in Med > 20Hz, rate in Fast > 200Hz
|
|
|
[2] 最小输入感度，请参见下方表格
|
|
|
电压量测感度
|
|
电流量测感度
|
|||
|
最小感度 (正弦波RMS)
|
|
最小感度 (正弦波RMS)
|
|||
|
檔位
|
10~100kHz
|
100k~1MHz
|
|
檔位
|
20~10kHz
|
|
100mV
|
40mV
|
300mV
|
|
10mA~10A
|
≥5%电流档位
|
|
1V
|
≥5%电压文件位
|
1V
|
|
|
|
|
10V~750V
|
≥5%电压文件位
|
≥5%电压文件位
|
|
|
|
温度
|
传感器
|
形式
|
量测范围
|
分辨率
|
准确度 (1年，23?C ± 5?C)
|
|
|
(-200 ~ 0°C)
|
(0 ~ +300°C)
|
||||
|
热偶线
|
J
|
-200 ~ +300°C
|
0.01°C
|
0.4 °C
|
0.2 °C
|
|
K
|
|||||
|
T
|
|||||
一般规格
|
规格状态
|
温度: 23?C±5?C
湿度: <80%RH, 75%RH针对高于10M?电阻量测.
|
|
操作状态
|
温度: 0°C ~ 50°C,
· 0°C ~ 35°C, 相对湿度 < 90%RH
· >35°C, 相对湿度 < 80%RH
|
|
储存状态
|
温度: −40°C ~ 70°C
· 0°C ~ 35°C, 相对湿度 < 90%RH
· >35°C, 相对湿度 < 80%RH
|
|
使用电源
|
AC 100/120/220/240V ±10%, 50–60Hz ; 消耗功率Max. 15VA
|
|
尺寸及重量
|
265(宽) x 107(高) x 302(长) mm, 约2.9公斤(不含附件)
|
