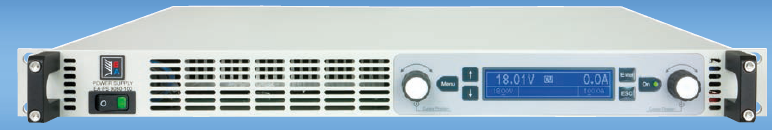

德国EA-PS 9000 2U 1000 W - 3000 W可编程实验室直流电源

EA-PS 9000 2U系列是一款由微处理器控制的实验 室电源，其标准型号配备多种功能和特征，让用户 使用起来更方便、有效。 控制面板上清晰地分布有两个旋钮，六个按键和两 个LED灯。同时还有一显示所有数值与状态的彩色 TFT液晶显示器，从而简化了产品的使用。

?多相输入90...264 VAC，带主动式PFC
??效率高达93%
??输出功率有：0...1000 W至0...3000 W
??输出电压：0...40 V 至 0...750 V
??输出电流：0...4 A 至 0...120 A
??灵活的功率调整输出
??各种保护功能 (OVP, OCP, OPP, OTP)
??带按键的控制面板与彩色液晶显示器，可显示实
际值、设定值、状态与报警
??隔离模拟接口
??符合SELV标准 (EN 60950)的40 V产品型号
??配放电电路(在10 s内Uout < 60 V)
??所有型号都可配高速选项功能
??内置USB与以太网端口，或选择安装IEEE/GPIB
端口
??EMC符合EN 55022等级B标准
??支持SCPI指令语言

概要
EA-PS 9000 2U系列是一款由微处理器控制的实验
室电源，其标准型号配备多种功能和特征，让用户
使用起来更方便、有效。
控制面板上清晰地分布有两个旋钮，六个按键和两
个LED灯。同时还有一显示所有数值与状态的彩色
TFT液晶显示器，从而简化了产品的使用。
AC输入
所有型号都采用主动式功率因数校正线路，1.5 kW
以下型号可在90 VAC至264 VAC的输入电压范围下使
用。1.5 kW型号在输入电压<150 VAC时，输出功率
降至1 kW。3 kW型号在输入电压<205 VAC时降至2.5
kW。

本系列所有型号的输出功率都可灵活调
整。可在较低电流时输出较高电压，或在
低电压时输出较高电流，但总是维持在最
大额定功率范围内。它们的设定功率都可
调，因此仅用一台产品就能覆盖广泛的应
用。
直流输出
本系列有0...40 V和0...750 V输出电压，0...4 A和
0...120 A输出电流，0...1000 W与0...3000 W输出功
率的不同型号。
因此不管是手动控制还是远程控制（模拟或数字）
，都可在0%与100%之间连续调节电流、电压与功
率。输出端位于产品后面板上。
放电电路
额定输出电压为200 V或以上的产品，其输出电容都
配有一放电电路。在空载或带小负载时，它能确保
危险电压在直流输出关闭后降至60 V DC以下。该电
压值被认为是对人体安全的最高电压。
保护功能
为保护连接设备，可给产品设定一过压保护极限值
(OVP)，以及过流(OCP)与过功率(OPP)保护极限
值。
一旦因故超过这三个值中的一个，直流输出会被立
即切断，并在显示器与接口端发出一状态信号。
本产品还有过温保护，如果产品过热，它会关断直
流输出。
显示器和控制键
产品所有重要信息都清晰地显示在彩
色的TFT显示屏上。
通过该显示器，电压与电流的实际输
出值和预设值，(CV, CC, CP) 实际控
制状态与其它状态，报警与设置菜单
的设定，都清晰显示出来。
为使旋钮可以调节参数，只需按一下
该旋钮，就可更换数值小数点后的光
标位置。所有这些特性都有助于操作
者的便利性。
其面板锁定功能可锁住整个面板，从而保护产品与
连接负载免受意外误用。

模拟接口
产品后板上装有一隔离模拟接口端子。
它具有一模拟输入脚，接上0 V...10 V或
0 V...5 V电压，可设置0...100%的输出
电压、电流与功率。要监控输出电压与
电流，可给模拟输出脚接上0 V...10 V或
0 V...5 V电压来完成。此外，还有几个
输入脚和输出脚，可用来控制和监控产
品状态。

数字接口
所有型号在其后板默认有两个电隔离数字接口（标
准版：1x USB & 1x Ethernet，带3W选项的：1x
USB & 1x GPIB）。可通过发送SCPI语言指令或
ModBus RTU协议，经USB与Ethernet接口，控制和
监控产品，而GPIB仅支持SCPI语言。
软件与编程
通过电脑远程控制本产品，可以使用随附产品的EA
Power Control软件。它可同时应用于多台不同或同
型号的PS 9000 2U 系列产品上，对其监控与控制。
本软件还有一固件更新工具，以及数据记录功能，
和用半自动表格处理来控制产品的特征。
对于更复杂的应用，还提供有一个完整的编程文
件，以及可直接应用的LabView VIs。
PS 9000 2U所有型号支持通用SCPI指令语言，以及
ModBus RTU通讯协议。但是带3 W选项功能的型
号，通过GPIB端口仅能使用SCPI语言。
