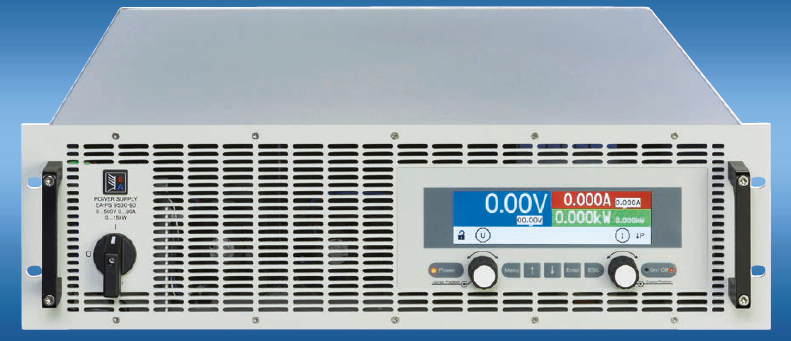

德国EA-PS 9000 3U 3.3 kW - 15 kW可编程高效直流电源

EA-PS 9000 3U系列是一款由微处理器控制的高效 实验室电源，其标准型号配备多种功能和特征，用 户使用起来更方便、有效

?多相输入电压340...460 VAC
??效率高达95.5%
??输出功率等级：3.3 kW, 5 kW, 6.6 kW, 10 kW, 或
15 kW, 还可扩展至480 kW
??输出电压：0...40 V 至 0...1500 V
??输出电流：30 A 至 510 A，还可扩展至5100 A
??灵活的功率调整输出级
??各种保护功能 (OVP, OCP, OPP, OTP)
??带按键的控制面板与液晶显示器，可显示实际
值、设定值、状态与报警
??隔离模拟接口
??温控风扇制冷
??40 V产品型号符合SELV标准 (EN 60950)
??配放电电路(在10 s内Uout < 60 V)
??内置USB与以太网端口，或可选择安装IEEE/
GPIB端口
??EMC符合EN 61010 等级B，且获得TÜV认证
??支持SCPI指令语言

概要
EA-PS 9000 3U系列是一款由微处理器控制的高效
实验室电源，其标准型号配备多种功能和特征，用
户使用起来更方便、有效。
控制面板上清晰地分布有两个旋钮，六个按键，以
及两个LED灯。同时还有一显示所有数值与状态的彩
色TFT液晶显示器，从而简化了产品的使用。
若想获得比单机更大的输出功率，可按用户需求，
配置高达42U的机柜，以获得最大150 kW的功率。

AC输入
所有型号都采用主动式功率因数，专门设计成在340
V至460 V AC 的三相交流电。
功率级
本系列所有型号的输出功率都可灵活调
整。可在较低电流时输出较高电压，或在
低电压时输出较高电流，但总是维持在最
大额定功率范围内。因此仅用一台产品就
能覆盖广泛的应用。
直流输出
本系列有0...40 V和0...1500 V输出电压，0...30 A和
0...510 A输出电流，0...3.3 kW，0...5 kW，0...6.6
kW，0...10 kW或0...15 kW输出功率的不同型号。输
出端位于产品后面板上。
放电电路
额定输出电压为200 V或以上的产品，其输出电容都
配有一放电电路。在空载或带小负载时，它能确保
危险电压在直流输出关闭后降至60 V DC以下。该电
压值被认为是对人体安全的最高电压。
保护功能
为保护连接设备，可给产品设定一过压保护极限值
(OVP)，以及过流(OCP)与过功率(OPP)保护极限
值。
一旦因故超过这三个值中的一个，直流输出会被立
即切断，并在显示器与接口端发出一状态信号。
本产品还有过温保护，如果产品过热，它会关断直
流输出。
显示器和控制键
产品所有重要信息都清晰地显示在彩
色的TFT显示屏上。
通过该显示器，电压与电流的实际输
出值和预设值，(CV, CC, CP) 实际控
制状态与其它状态，报警与设置菜单
的设定，都清晰显示出来。
为了便于旋钮能调节参数，只需按一
下该旋钮，就可更换数值小数点后的
光标位置。所有这些特性有助于操作
者的便利性。
其面板锁定功能可锁住整个面板，从而保护产品与
连接负载免受意外误用。
扩展功能
可按需求将本系列单机产品组成各种配置，并装于
高至42U的机柜内，并联后获得一个总功率高达480
kW的组合系统。

远程感测
远程感测输入端可直接用线连到负载设备，以补偿
连线上的部分压降。如果感测输入端已接到负载
上，本电源会自动调整输出电压，以确保负载获得
准确所需的电压值。
数字接口
所有型号在其后板默认有两个电隔离数字接口（标
准版：1x USB & 1x Ethernet，带3W选项的：1x
USB & 1x GPIB）。可通过发送SCPI语言指令或
ModBus RTU协议，经USB与Ethernet接口，控制和
监控产品，而GPIB仅支持SCPI语言。
模拟接口
产品后板上装有一隔离模拟接口端子。
它具有一模拟输入脚，接上0 V...10 V或
0 V...5 V电压，可设置0...100%的输出
电压、电流与功率。
要监控输出电压与电流，可给模拟输出
脚接上0 V...10 V或0 V...5 V电压完成。
此外，还有几个输入脚和输出脚，可用
来控制和监控产品状态。
可选件
??高速跃变 (也可见142) *
??水制冷（仅针对200 V以下型号）
??还可安装带固定GPIB端口的三位接口（3 W），而非
接口模块用的默认插槽。
