德国EA-EL 3000 B 400 W可编程直流电子负载

2017新款紧凑型直流负载EA-EL 3000 B，是第二代 小型桌面式负载，功率为400 W。配有新的电压与 电流等级，适合实验室、学校或车间日常的多种用 途。

?输入功率：0...400 W
??输入电压：0...80 V 至 0...500 V
??输入电流：0...10 A 至 0...60 A
??多语言彩色显示器
??用户配置文档，真实的函数发生器
??可调保护极限：OVP, OCP, OPP
??操作模式有：CV, CC, CP, CR
??带倾斜式支撑功能的手提
??支持SCPI & ModBus RTU
??控制软件 (Windows)
??LabView VIs
??可选：USB，以太网或模拟

2017新款紧凑型直流负载EA-EL 3000 B，是第二代
小型桌面式负载，功率为400 W。配有新的电压与
电流等级，适合实验室、学校或车间日常的多种用
途。
所有型号都支持四种调节模式：恒压（CV），恒流
（CC），恒功率（CP）与恒阻（CR）。其控制电
路核心是一个快速微处理器，具有这些功能：带通
用函数的真实函数发生器，如：矩形、三角形或阶
跃形。彩色显示器与键盘，以及连个旋钮，使用户
手操更灵活。
与旧系列的电子负载相比，经模拟或数字接口控制
产品的响应时间，通过ARM处理器控制的硬件有了
很大改善。

可选配件有多款数字接口，如：USB与以太网，还
有一个模拟接口。所有接口都电隔离。
通过SCPI与ModBus RTU通用协议，以及即用
LabView组件，大大简化了远程控制在客制应用下的
使用。
功率等级、电压和电流
本系列有0...80 V DC，0...200 V DC与0...500 V DC
这些等级的输出电压，单台机器的输入电流等级有
0...10 A，0...25 A或0...60 A。功率等级为400 W稳定
功率。

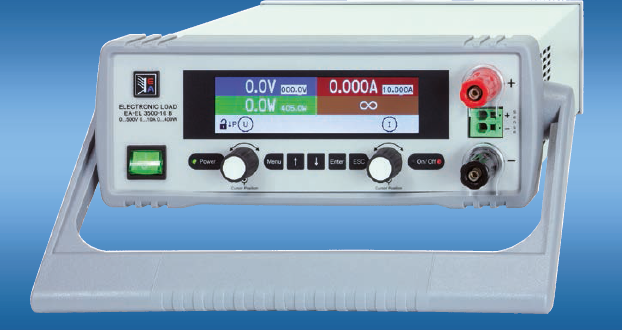

操作面板（HMI）
手动操作通过彩色显示屏、两
个旋钮与六个按钮来完成。大
的彩色显示器一次性显示所有
设定与实际值。通过人机界面
可完成整个设置，包括函数（
方形，三角形等其它）的配置等。
还提供多语言显示（德文，英文，俄文，中文）。
函数发生器
所有型号都配有可生成典型函数的函数发生器，如
下图所示，可以应用到输入电压或电流上。函数发
生器可由前板的旋钮跟按钮完全配置和控制，或者
经数字接口远程控制。
预设函数为用户提供完整配置的所有参数，比如：Y
偏移值，时间或幅度。

电池测试
用恒流或恒阻放电来测试各类电池的这种测试，本
产品也可以执行，它具有电池测试模式。它会显示
累计的测试时间与消耗的容量 (Wh)。
EA Power Control测试期间，由电脑记录的数据，可
以CSV格式导出Excel表，然后在MS Exce或类似工
具下进行分析，甚至能创建可视化的放电图。
关于其它设置，还可设定一可调极限值，当电池电
压低时停止测试，或者停止可调最大测试期。
MPP追踪
对于光伏相关的测试，本产品还有一项功能，且作
为其标准功能。它有四种模式，可模拟连接到太阳
能模块或面板的逆变器的典型特性。该功能可以确
定典型操作的参数，例如所谓的最大功率点和相关
值UMPP，IMPP和PMPP。其中一种模式甚至含有不同辐
射值的特定分析，该值由100个点组成并以表格形式
存在。

远程控制 & 连接
本产品的远程控制可通过三种可选接口卡来完成，
快速且简单：
??USB
??USB + 以太网
??USB + 模拟
利用数字接口（USB，以太网），Windows用户还可
使用“EA Power Control”免费软件。它具有“排序”功
能，通过CSV格式的半自动化表格控制产品。此表
能代表简易的测试程序，可在MS Excel或其它CSV
编辑器下创建与编写，然后导入软件工具内。
该软件利用“多功能控制”特性（需注册码，非免费）
，可一次性监控多达20台产品。更多信息见134
页。
可选项
??带USB、USB+以太网或USB+模拟端口的接口卡，
都是即插即用型，且可更换。
