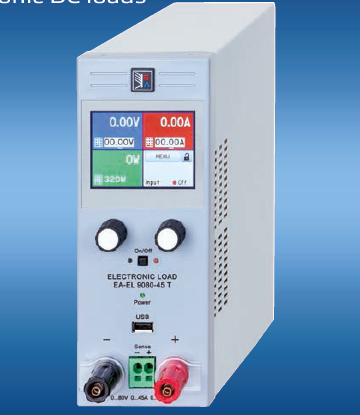

德国EA-EL 9000 T 400 W - 600 W可编程直流电子负载

EA-EL 9000 T系列是一款新的小型电子负载，供 有三款塔式型号，适合实验室、学校日常的众多应 用。小额定功率型号可以执行多种测试，既节省成 本，也节省空间。

??输入功率级别：0...400 W, 0...500 W至0...600 W
??输入电压：0...80 V, 0...200 V,0...500 V
??输入电流：0...5 A,0...18 A,0...45 A
??多语言彩色触摸屏
??真实函数发生器
??多个可调保护功能：OVP, OCP, OPP
??操作模式：CV, CC, CP, CR
??标配USB端口
??可选以太网接口，模拟接口
??支持SCPI & ModBus RTU
??带控制软件(Windows)
概要
EA-EL 9000 T系列是一款新的小型电子负载，供
有三款塔式型号，适合实验室、学校日常的众多应
用。小额定功率型号可以执行多种测试，既节省成
本，也节省空间。
所有型号都有四种操作模式：恒压（CV)，恒流
（CC)，恒功率(CP)和恒阻(CR)。控制电路的核心
部件是一个微处理器，它具有很多有趣的特征，比
如：配通用函数的真实函数发生器，如：正弦波，
方波或三角波，还有一个任意函数。
彩色TFT触摸屏可以让用户直观地进行手动操作，就
像现在流行的智能手机或者平板电脑那样操作。
跟旧系列电子负载相比，经模拟或数字接口控制产
品时的响应时间已大大提高，全归因于ARM处理器
控制的硬件。

本系列标配有一个USB端口，用户可以选择安装以
太网与模拟接口。所有接口都电隔离。
通过公共协议SCPI和ModBus-RTU以及即用型
LabView组件，简化了针对各种定制应用程序的远程
控制和应用。
功率等级、电压和电流
本系列有0...80 V，0...200 V或0...500 V输入电
压，0...5A，0...18 A或0...45A输入电流的产品
型号。输出功率有三个级别， 分别为固定功率
400W，500W或600W。

函数发生器
本系列所有型号都具有一可形成如下典型函数的真
实函数发生器，并能将它们应用于输入电压或输入
电流上。发生器可通过前板的触摸屏进行全面的设
置，或经某一数字接口进行远程控制。
预设函数会为用户提供所有必须的参数，如Y偏差
值，时间/频率或幅度，整套配置完成。

除了基于任意发生器产生的标准函数外，它还可形
成某些复杂的函数，并能分成多达99组序列。这些
可用于研发和生产的测试。
通过前板的USB端口可将这些序列上载使用或存储
于标准U盘上，这样方便更换不同的测试序列。下
图是任意发生器可实现的由40个序列组成的复杂曲
线，仅为虚构范例。可以在产品外或者于产品上创
建函数，然后上载或保存：
电池测试
本产品还有一电池测试模式，可以通过恒流或恒阻
放电来测试各类电池。它会显示累计的测试时间(Ah)
与消耗的容量 (Wh)。
EA Power Control测试期间，由电脑记录的数据，可
以CSV格式导出Excel表。后续可在MS Exce或类似
工具下进行分析，甚至能创建可视化的放电图。
关于更详细的设置，还可设定一可调极限值，当电
池电压低时停止测试，或者停止可调最大测试期。
功率降额
EA-EL 9000 T系列产品具有热降额功能，当产品在
最大功率下运行时避免过热。
环境温度越低，冷却状况越好，负载可吸收的功率
就越大。功率降额后可持续吸收的功率是在25°C室
温条件下定义的，并当温度上升时会快速减少。
