德国EA-EL 9000 DT 400 W - 1200 W可编程直流电子负载

EA-EL 9000 DT系列是一款新的小型电子负载，由 EA-EL 9000 T系列扩展出来的10款新型号，组装于 桌面式外壳内。它提供新的电压、电流与功率，适 合实验室、学校或车间日常的众多应用。

?输入功率级别：0...400 W至0...1200 W
??输入电压：0...80 V至0...750 V
??输入电流：0...5 A至0...60 A
??多语言彩色触摸屏
??用户配置文档，真实函数发生器
??可调保护功能：OVP, OCP, OPP
??操作模式：CV, CC, CP, CR
??标配以太网、模拟与USB端口
??带有倾斜支撑架的提手
??支持SCPI & ModBus RTU
??带控制软件(Windows)
??LabView VIs

概要
EA-EL 9000 DT系列是一款新的小型电子负载，由
EA-EL 9000 T系列扩展出来的10款新型号，组装于
桌面式外壳内。它提供新的电压、电流与功率，适
合实验室、学校或车间日常的众多应用。
所有型号都有四种操作模式：恒压（CV)，恒流
（CC)，恒功率(CP)和恒阻(CR)。控制电路的核心
部件是一个微处理器，它具有很多有趣的特征，比
如：配通用函数的真实函数发生器，如：正弦波，
方波或三角波，还有一个任意函数。
彩色TFT触摸屏可以让用户直观地进行手动操作，就
像现在流行的智能手机或者平板电脑那样操作。
跟旧系列电子负载相比，经模拟或数字接口控制产
品时的响应时间已大大提高，全归因于ARM处理器
控制的硬件。

本系列标配有一些数字接口，如USB与以太网端
口，以及模拟端口。所有端口都电隔离。
通过公共协议SCPI和ModBus-RTU以及即用型
LabView组件，简化了针对各种定制应用程序的远程
控制和应用。
功率等级、电压和电流
本系列有0...80 V至0...750 V输入电压，0...5A至
0...60A输入电流的产品型号。输入功率有两个级
别，峰值功率为600W或1200W。

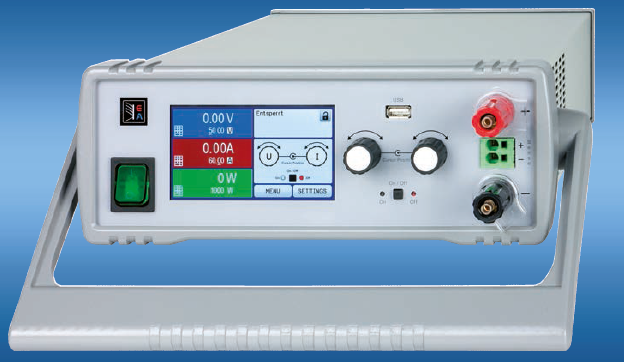

操作面板 (HMI)
通过TFT触摸屏、两个旋钮与一按
钮，可对本产品进行手动操作。大
的彩显屏会显示所有相关的设定值
与实际值。经人机界面可完成整个
设置，以及函数的配置（方波，三
角波，正弦波）等。
显示器为多语言界面（有德文，中
文，英文，俄文）。
函数发生器
本系列所有型号都具有一可形成如下典型函数的真
实函数发生器，并能将它们应用于输入电压或输入
电流上。发生器可通过前板的触摸屏进行全面的设
置，或经某一数字接口进行远程控制。
预设函数会为用户提供所有必须的参数，如Y偏差
值，时间/频率或幅度，整套配置完成。
