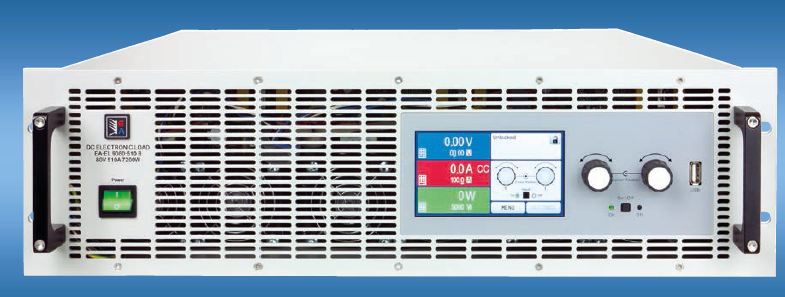

德国EA-EL 9000 B 1.2 kW - 14.4 kW可编程直流电子负载

EA-EL 9000 B系列是一款新的小型电子负载，它将 取代之前的EA-EL 9000 A系列，供应新的电压、电 流与功率级别，适用于众多应用。

?输入功率级别：1.2 kW...14.4 kW，还可扩展至机
柜系统，功率高达72 kW
??输入电压：0...80 V至0...750 V
??输入电流：每台高达1020 A
??基于FPGA的控制电路
??多语言彩色触摸屏
??用户配置文档，真实函数发生器
??多个可调保护功能：OVP, OCP, OPP
??操作模式：CV, CC, CP, CR
??电隔离接口（模拟与USB端口）
??并联用主-从总线
??支持SCPI & ModBus RTU
??LabView VIs与远程控制软件(Windows)

概要
EA-EL 9000 B系列是一款新的小型电子负载，它将
取代之前的EA-EL 9000 A系列，供应新的电压、电
流与功率级别，适用于众多应用。
所有型号都有四种操作模式：恒压（CV)，恒流
（CC)，恒功率(CP)和恒阻(CR)。基于FPGA的控
制电路具有很多有趣的特征，比如：真实函数发生
器，它可使用表格做成的函数模拟非线性内阻。
与之前的EA-EL 9000 A系列相比，其功率损耗与高
度之间的比例得到很大地提升。所有型号都只为3U
高，而每台产品消耗的直流功率可达7.2 kW，6U型
号则为两倍。

大的彩色TFT触摸屏可以让用户直观地手动操作，就
像现在流行的智能手机或者平板电脑那样操作。
经模拟或数字接口控制产品时的响应时间已大大提
高，全归因于FPGA处理器控制的硬件。
多台产品并联时，可以使用主-从总线，将这些产品
连接起来，组成更大的系统。此系统的实际输出值
会被汇总，而设定值会均衡分布。

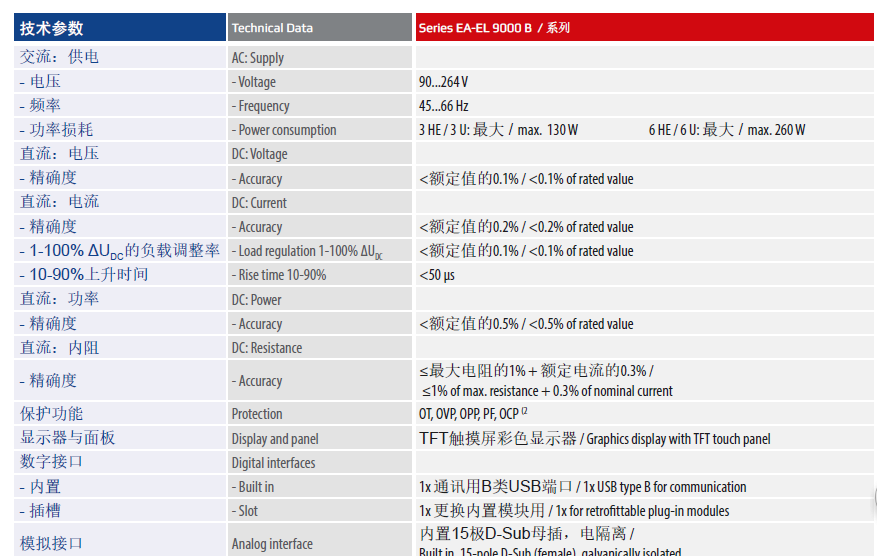

功率等级、电压和电流
本系列有0...80 V DC至0...750 V DC输出电压的多个
型号，单台机器的输入电流就高达1020A。单个型号
的功率级别有很多，因此多台本系列型号装入机柜
后，可扩展至144 kW(见136页），从而获得更大
的总电流。

结构
本系列所有型号都组装在一个19“宽，3U或6U
高，460 mm深的柜式外壳内，可以简便地装入不同
尺寸的19“机柜，比如42U，以组成更高的功率。还
可将不同的设备安装到机柜系统，比如：电子负载
与电源一起，这样可以组成一个大功率的供电-吸收
电的系统。
操作面板（HMI）
手动操作通过TFT触摸屏、两个旋
钮与一个按钮来完成。大的彩色显
示器一次性显示所有设定与实际
值。通过人机界面可完成整个设
置，包括函数（方形，三角形，正
弦形）的配置等。

函数发生器与表格控制
本产品还具有一基于FPGA的数字函数与任意发生
器。它可控制和运行用户定制的负载配置文档，并
产生任意顺序的正弦、方形、锯齿形以及跳跃型函
数。
通过3276个有效点数自由编程的数值表，能实时嵌
入到控制电路中，然后可重现非线性内阻，如：电
池或LED灯条中的内阻。
