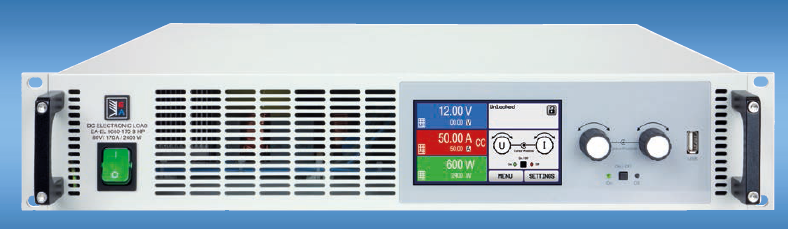

德国EA-EL 9000 B HP 600 W - 2400 W可编程直流电子负载- 详细介绍：
?输入功率级别：0...600 W至0...2400 W
??输入电压：0...80 V至0...750 V
??输入电流：每台高达170 A
??基于FPGA的控制电路
??多语言彩色触摸屏
??用户配置文档，真实函数发生器
??多个可调保护功能：OVP, OCP, OPP
??操作模式：CV, CC, CP, CR
??电隔离接口（模拟与USB端口）
??并联用主-从总线
??可选：
??数字式、即插即用型接口
??支持SCPI & ModBus RTU
??LabView VIs与远程控制软件(Windows)
所有型号都有四种通用操作模式：恒压（CV)，恒
流（CC)，恒功率(CP)和恒阻(CR)。基于FPGA的控
制电路具有很多有趣的特征，比如：真实函数发生
器，它可使用表格做成的函数模拟非线性内阻。
大的彩色触摸屏可以让用户直观地进行手动操作，
就像现在流行的智能手机或者平板电脑那样操作。
经模拟或数字接口控制产品时的响应时间已大大提
高，全归因于FPGA处理器控制的硬件。
多台产品并联时，可以使用主-从总线，将这些产品
连接起来，组成更大的系统。此系统的实际输出值
会被汇总，而设定值会均衡分布。
功率等级、电压和电流
本系列有0...80 V DC至0...750 V DC输出电压的多个
型号，单台机器的输入电流就高达170A。本系列每
个电压级都有两个功率级，比如：对于一台80V型号
产品，在正常环境温度下，有0...1200 W或0...2400
W两个固定功率。
结构
所有型号都组装在一个19“宽，2U高，460 mm深的
柜式外壳内，可以很简便地配进不同尺寸的19“机
柜，比如42U，以组成更高的功率。还可将不同的设
备安装到机柜系统，比如：电子负载与电源一起，
这样可以组成一个大功率的供电-吸收电的系统。
操作面板（HMI）
手动操作通过TFT触摸屏、两个旋
钮与一个按钮来完成。大的彩色
显示器一次性显示所有设定与实际
值。通过人机界面可完成整个设
置，包括函数（方形，三角形，正
弦形）的配置等。
还提供多语言显示（德文，英文，
俄文，中文）。
函数发生器与表格控制
本产品还具有一基于FPGA的数字函数与任意发生
器。它可控制和运行用户定制的负载配置文档，并
产生任意顺序的正弦、方形、锯齿形以及跳跃型函
数。
通过3276个有效点数自由编程的数值表，能实时嵌
入到控制电路中，然后可重现非线性内阻，如：电
池或LED灯条中的内阻。
Share-Bus-共享总线
产品后板有一个模拟连接端子叫“Share Bus”，用
来均衡多台类似产品并联时的电流，如：本系列的
负载产品与EA-ELR 9000系列并联。
还可通过此端子连接EA-PSI 9000，EA-PS 9000与
EA-PSE 9000系列电源，以便组建两象限系统。该
系统专门利用源-沉原理进行测试用途。
功率降额
本系列的名称缩写“HP”表示“大功率”。它定义
的是，在平均30°C室温条件下，比其它电子负载更
大的固定功率，比如：EA-EL 9000 B系列。除此之
外，它还会基于热降额特征，减少输入功率，避免
过热。
电池测试
本产品还有一电池测试模式，可以通过恒流或恒阻
放电来测试各类电池。它会显示累计的测试时间与
消耗的容量 (Ah)。
EA Power Control测试期间，由电脑记录的数据，可
以CSV格式导出Excel表。后续可在MS Exce或类似
工具下进行分析，甚至能创建可视化的放电图。
关于更详细的设置，还可设定一可调极限值，当电
池电压低时停止测试，或者停止可调最大测试期。
远程控制 & 连接
本产品后板标配有两个接口（1x 模拟，1x USB），
可经其进行远程控制。还可选择一插拔式数字接口
模块（插到指定插槽）进行扩展。
如要应用到LabView IDE，我们还提供即用的组建
（VIs），能与USB，RS232，GPIB以及以太网接口
一起使用。其它IDE与接口类型则需通讯协议才能支
持。
Windows用户还可使用“EA Power Control”免费软
件。它具有“排序”功能，通过CSV格式的半自动化表
格控制产品。此表能代表简易的测试程序，可在MS
Excel或其它CSV编辑器下创建与编写，然后导入软件工具内。
