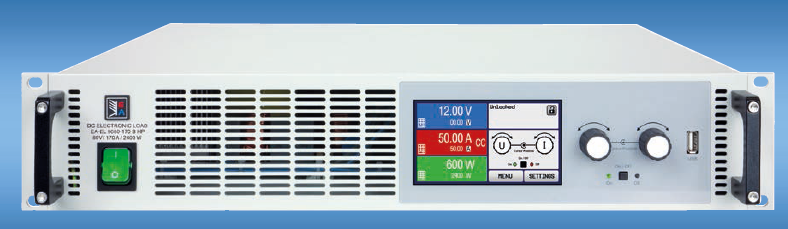

德国EA-EL 9000 B 2Q 600 W - 2400 W可编程直流电子负载

专为所谓的“两象限操作”而设计的EA-EL 9000 B 2Q系列电子负载，可以结合EA-PS 9000， EA-PSI 90000与EA-PSE 9000系列一起操作。该负载系列特 别关注输出电压改变时的动态变化。

?两象限模块
??输入功率级别：0...600 W至0...2400 W
??输入电压：0...80 V至0...750 V
??输入电流：每台高达170 A
??基于FPGA的控制电路
??带LED状态灯的控制面板
??多个可调保护功能：OVP, OCP, OPP
??操作模式：CV, CC, CP, CR
??电隔离接口（模拟与USB端口）
??并联用主-从总线
??可选：
??数字式、即插即用型接口
??支持SCPI & ModBus RTU协议
??LabView VIs与远程控制软件(Windows)

概要
专为所谓的“两象限操作”而设计的EA-EL 9000 B
2Q系列电子负载，可以结合EA-PS 9000， EA-PSI
90000与EA-PSE 9000系列一起操作。该负载系列特
别关注输出电压改变时的动态变化。
将电子负载直接连到电源输出端就可来实现。负载
还要连到共享总线上，这样可由兼容的电源设备控
制。
默认情况下，本负载产品的配置为，以全功率、全
电流和最小电压运行，可独立运行，也可在主-从模
式下运行。其他参数则经远程控制进行配置，例如
使用软件EAPC软件（也可见134）

两象限操作
两象限操作（2Q，2QO）具有广泛的应用。例如，
减速电机的再生能量可以被消耗掉。从而保护电机
以及电源，防止过压。另一个例子就是，各种类型
的电池或其他储能设备的最终测试或其特性的模
拟。 电池可以使用2Q系统进行充放电。
当与电源并联运行时，可以实现在极短的时间内快
速下降电压。它通过对电源产品的输出电容放电，
形成动态的电压进程来实现。
功率等级、电压和电流
EA-EL 9000B 2Q新负载系列为模块式产品，可以组
成一个或两个功率级。有0...80 V DC至0...750 V 不
同的DC输出电压，单机输入电流就高达170A。从而
可以匹配本公司不同额定电压与电流的实验室电源
系列。此兼容性能使EA-EL 9000 B 2Q系列与EA-S
9000，EA-PSI 9000与EA-PSE 9000系列电源组合
使用。
结构
所有型号都组装在一个19“宽，2U高，460 mm深的
柜式外壳内，可以很简便地配进不同尺寸的19“机
柜，比如42U，以组成更高的功率。
还可将不同的设备混合安装到机柜系统，比如：电
子负载与电源一起，这样可以组成一个大功率的供
电-吸收电的系统。
控制面板
本系列最初可经共享总线由电源控制。对于特殊应
用可选择接口设置所有参数。
产品状态由多个彩色LED灯指示出来。前板的USB
端口用来快速访问直流输入相关的参数，如：设定
值（电流/功率等），以及保护极限值（OCP，OPP
等）。
