德国EA-EL 9000 B 15U/24U 10.8 kW - 43.2 kW大功率可编程直流电子负载

新系列电子负载EA-EL 9000 B 15U 与 EA-EL 9000 B 24U，是EA-EL 9000 B系列大功率型号装于可移动 19“机柜组成的。

?宽范围输入电压90...264 V
??多个额定功率级
??电压级：80 V, 200 V, 360 V, 500 V, 750 V
??电流高达3060 A
??预配置，预连线，即可可安装
??基于EA-EL 9000 B系列电子负载：
??真实函数发生器
??内置USB与模拟接口
??可选接口模块插槽，适合Profinet, Profibus,
CAN, CANopen, RS232, Ethernet, ModBus
TCP
??支持SCPI与ModBus指令
??彩色TFT触摸屏

概要
新系列电子负载EA-EL 9000 B 15U 与 EA-EL 9000
B 24U，是EA-EL 9000 B系列大功率型号装于可移动
19“机柜组成的。因此会有20组不用的配置，形成不
同的功率级别。一个机柜系统可被当作一个扩大功
率的单机负载，在具有EA-EL 9000 B系列标准型号
的基本特性外，也有手动操作与远程控制。

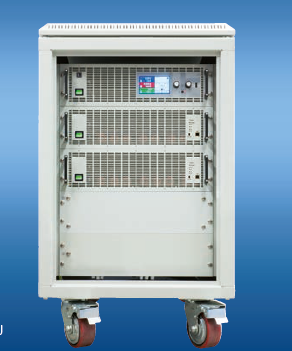

本系列供有两种机柜尺寸，15U或24U，根据型号
不同，可配3至6台负载。有些型号通过重装，增加
另外一台负载，则可扩展更大功率。这些机柜有可
锁定后门与前门，以及四个可固定的脚轮。机柜系
统可完全配置好出货，待安装到指定位置后即可使
用。

功率等级、电压和电流
本系列有0...80 V DC至0...750 V DC输出电压的多个
型号，单台机器的输入电流就高达3060A。本系列有
多个功率级，有10.8 kW至27 kW固定功率，与10.8
kW至43.2 kW峰值功率的型号。
功率降额
EA-EL 9000 B 15U/24U系列产品具有热降额功能，
当产品在最大功率下运行时避免过热。
环境温度越低，冷却状况越好，负载可吸收的功率
就越大。功率降额后可持续吸收的功率是在21°C室
温条件下定义的，并当温度上升时会快速减少。
显示器与控制键
输出电压、电流和功率清晰显示于彩色显示器上。
彩色的TFT屏幕为点触式，用一个手指就能控制所有
功能。
通过旋钮或者数字键盘直接输入参数，也可调节设
定电压、电流、功率或阻值（内阻模拟）。
若想防止意外操作，可锁定所有操作键。

函数发生器
本系列所有型号都具有一可形成如下典型函数的真
实函数发生器，并能将它们应用于输入电压或输入
电流上。发生器可通过前板的触摸屏设置，或经某
一数字接口远程配置。
预设函数会为用户提供所有必须的参数，如Y偏差
值，时间/频率或幅度，整套配置完成。

型号P峰值PMAX @ 21°C PMAX @ 35°C 电压电流阻值重量高度订购编号 (1
Model PPEAK PMAX @ 21°C PMAX @ 35°C Voltage Current Resistance Weight Height Ordering number (1
EA-EL 9080-1530 B 15U 21.6 kW 0...13.5 kW 0...10.8 kW 0...80 V 0...1530 A 0.005...1.6666 Ω ~ 120 kg 15 HE / U 33240600
EA-EL 9200-630 B 15U 18 kW 0...13.5 kW 0...10.8 kW 0...200 V 0...630 A 0.0266...85 Ω ~ 120 kg 15 HE / U 33240601
EA-EL 9360-360 B 15U 16.2 kW 0...13.5 kW 0...10.8 kW 0...360 V 0...360 A 0.09...30 Ω ~ 120 kg 15 HE / U 33240602
EA-EL 9500-270 B 15U 10.8 kW 0...10.8 kW 0...10.8 kW 0...500 V 0...270 A 0.1667...55.666 Ω ~ 120 kg 15 HE / U 33240603
EA-EL 9750-180 B 15U 10.8 kW 0...10.8 kW 0...10.8 kW 0...750 V 0...180 A 0.4...120 Ω ~ 120 kg 15 HE / U 33240604
EA-EL 9080-2040 B 24U 28.8 kW 0...18 kW 0...14.4 kW 0...80 V 0...2040 A 0.0038...1.25 Ω ~ 170 kg 24 HE / U 33240605
EA-EL 9200-840 B 24U 24 kW 0...18 kW 0...14.4 kW 0...200 V 0...840 A 0.02...7 Ω ~ 170 kg 24 HE / U 33240606
EA-EL 9360-480 B 24U 21.6 kW 0...18 kW 0...14.4 kW 0...360 V 0...480 A 0.0675...22.5 Ω ~ 170 kg 24 HE / U 33240607
EA-EL 9500-360 B 24U 14.4 kW 0...14.4 kW 0...14.4 kW 0...500 V 0...360 A 0.125...41.75 Ω ~ 170 kg 24 HE / U 33240608
EA-EL 9750-240 B 24U 14.4 kW 0...14.4 kW 0...14.4 kW 0...750 V 0...240 A 0.3...90 Ω ~ 170 kg 24 HE / U 33240609
EA-EL 9080-2550 B 24U 36 kW 0...22.5 kW 0...18 kW 0...80 V 0...2550 A 0.003...1 Ω ~ 187 kg 24 HE / U 33240610
EA-EL 9200-1050 B 24U 30 kW 0...22.5 kW 0...18 kW 0...200 V 0...1050 A 0.016...5.6 Ω ~ 187 kg 24 HE / U 33240611
EA-EL 9360-600 B 24U 27 kW 0...22.5 kW 0...18 kW 0...360 V 0...600 A 0.054...18 Ω ~ 187 kg 24 HE / U 33240612
EA-EL 9500-450 B 24U 18 kW 0...18 kW 0...18 kW 0...500 V 0...450 A 0.1...33.4 Ω ~ 187 kg 24 HE / U 33240613
EA-EL 9750-300 B 24U 18 kW 0...18 kW 0...18 kW 0...750 V 0...300 A 0.24...72 Ω ~ 187 kg 24 HE / U 33240614
EA-EL 9080-3060 B 24U 43.2 kW 0...27 kW 0...21.6 kW 0...80 V 0...3060 A 0.0025...0.833 Ω ~ 204 kg 24 HE / U 33240615
EA-EL 9200-1260 B 24U 36 kW 0...27 kW 0...21.6 kW 0...200 V 0...1260 A 0.0133...4.6666 Ω ~ 204 kg 24 HE / U 33240616
EA-EL 9360-720 B 24U 32.4 kW 0...27 kW 0...21.6 kW 0...360 V 0...720 A 0.045...15 Ω ~ 204 kg 24 HE / U 33240617
EA-EL 9500-540 B 24U 21.6 kW 0...21.6 kW 0...21.6 kW 0...500 V 0...540 A 0.0833...27.833Ω ~ 204 kg 24 HE / U 33240618
EA-EL 9750-360 B 24U 21.6 kW 0...21.6 kW 0...21.6 kW 0...750 V 0...360 A 0.2...60 Ω ~ 204 kg 24 HE / U 33240619
