德国EA-ELR 5000 320 W - 3200 W可编程能量回馈式直流电子负载

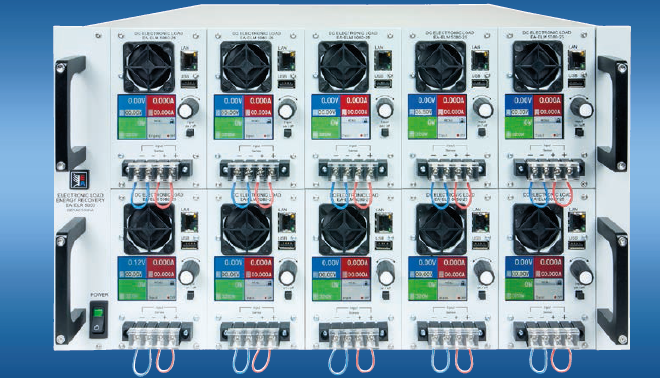

新系列EA-ELR 5000专门设计成可配置成多通道直 流电子负载的。在一个19”的机柜系统内，可以安装 10台功率为320 W的直流负载模块。

??多通道直流负载
??可将获得的直流能量转化并返回本地电网
??可供能容纳10台负载模块的19“ 6U机柜
??输入功率级有：每个模块可达0...320 W
??输入电压有：0...80 V或0...200 V
??输入电流有：0...12 A或0...25 A
??基于微控制器的数字化控制
??双语TFT触摸屏（德/英）
??序列发生器
??内置Ethernet/LAN接口
??支持SCPI指令语言与ModBus

概要
新系列EA-ELR 5000专门设计成可配置成多通道直
流电子负载的。在一个19”的机柜系统内，可以安装
10台功率为320 W的直流负载模块。每个模块可独
立操作，但是要求机柜内安装能量转换的DC-AC逆
变设备。模块还可扩展，可将模块的直流输入端并
联起来。负载模块有两种输出电压，一个是80 V，
一个是200 V。并且配有通用的调整模式：恒压(CV)
，横流(CC)与恒功率(CP)。
能量返回功能可使产生的直流电同步转化成正弦波
电流，然后返回给当地电网。这不仅摆脱了以前的
热耗散问题，同时还节省了用电成本。彩色TFT触摸
屏可直观地进行手动操作。

本产品标配一个以太网端口， 从而可将负载产
品轻易地集成到LAN产品的网络中。通过随附的
Windows软件或者在LabView或其它IDE创建的客户
定制应用可以从外部控制。另外还支持SCPI通讯协
议与ModBus。
功率、电压和电流等级
本系列有两个负载型号。一款型号的输入电压最大
为80 V DC，另一款为200 V。两款型号最大功率为
320 W。因此80 V型号可以吸收电流25 A，而200 V
则可吸收10 A。将10台这样的负载模块装入一单独
的机柜内，可以组成最大3200 W的功率。

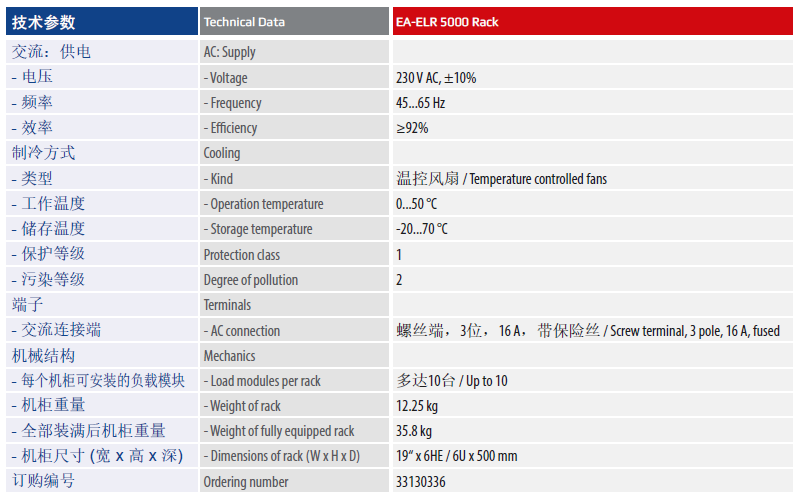

机械结构
装负载模块的机架为6U高，19“宽，深度为480
mm。适合放入不同尺寸的19“机柜。
供电
本机架的操作电压为230 V AC (±10%)的，可匹配
16 A 的墙插或类似插座。能量反馈功能要求电网上
一直接有足够的设备，并且要消耗这返回的能量。
可选择给电网装一监控设备“ENS”（见131页），该
设备可拆卸且为模块式。
如选择安装“ENS2”，电网将变成三相电（L1, L2, L3,
N, PE）。
能

能量返回
本负载最主要的特点是其AC输入端，即电网连接
端，它也可用作直流电返回的输出端，转换效率接
近93%。这种能量转换方式有助于降低用电成本，
且避免使用昂贵的制冷系统，因为普通电子负载使
用过程中会将直流输入电量转化成热量，从而需要
制冷系统进行冷却。
原理图如下：
消耗能量,
如: 3kW
被测设备
如：电源
AC
DC
转换
95% = 2.85kW
此类回馈式负载不可用作发电。我们还有另外一个
监控设备（自动隔离件，ENS），能加强对人体与
设备的安全，特别是在运行此类隔离操作的时候。
