德国EA-ELR 9000 3.1 kW - 10.5 kW可编程能量回馈式直流电子负载

新系列直流电子负载具有将能量返回市电的功能， 称为EA-ELR 9000，为不同的用途，输出新的额定 电压、电流与功率。

?可接1相，2相或3相电压使用（欧标和美标都有）
??可将直流电量返回到本地电网
??直流输入端为电隔离结构
??每台产品的输入功率高达10.5 kW，还可扩展至
168 kW
??输入电压高达1500 V
??每台产品的输入电流能高达510 A
??基于FPGA数字式控制
??多语言TFT触摸屏
??用户配置文档，真实函数发生器
??电隔离
??并联用主-从总线
??前板有额外的USB端口，适合使用外置U盘
??可选数字式即插即用型接口，或安装IEEE/GPIB
端口
??支持SCPI指令语言
??可选自动隔离设

这些产品具有四个常用调节模式：恒压、恒流、恒
功率和恒阻。基于FPGA的控制电路带来了更多新的
功能，如函数发生器，模拟非线性内阻的基于表格
格式的调整电路。

能量返回功能可使产生的直流电同步转化成正弦波
电流，然后返回给当地电网。这不仅摆脱了以前的
热耗散问题，同时还节省了用电成本。其彩色TFT触
摸屏为用户提供一个不同于其他产品的直观手操媒
介。
经模拟或数字接口控制的反应时间已由FPGA控制硬
件得到很好的改善。
多台产品并联时，可经主-从总线组成一个更大的系
统，此时实际值会被累加，设定值则会均衡分布。
功率、电压和电流等级
本系列有0...80 V DC至0...1500 V DC输出电压的产
品型号，还有一款输入电流高达510 A的型号。本
系列有三个功率级别，分别为3.5 kW，7 kW或10.5

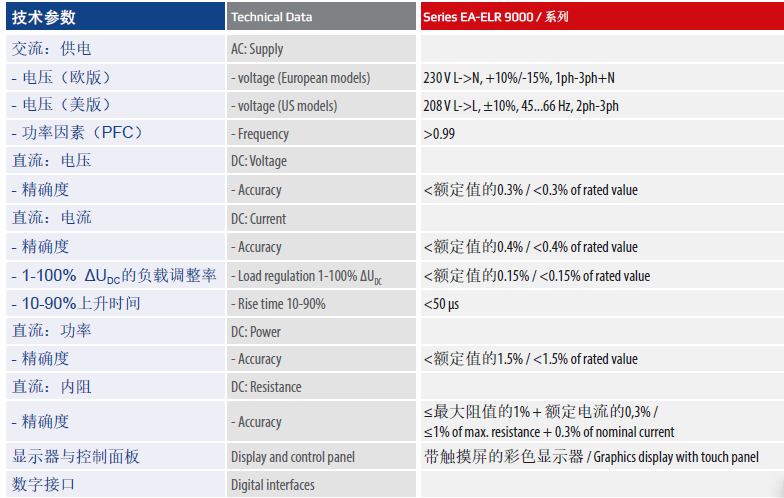

kW（此为欧版，美版请参考规格参数表），单机外
壳仅3U高。还可组合到机柜内扩展至高达168 kW（
或更大）的功率，并形成更大的总电流。按照客户
要求，能组成更大功率的系统。
供电
3.5 kW的欧版型号配230 V (L - N)单相电使用，而7
kW的则需两相电，10.5 kW的则需三相电。
美版型号统一在208 V (L-L) 下工作，可提供3.1
kW、6.2 kW 或 9.3 kW功率。
欧版型号230 V 的供电电网连接端，可以安装一监控
设备（AIU, ENS），该设备为模块式的，可拆卸。
如选择安装“ENS2”，电网将变成三相电（L1, L2, L3,
N, PE）供给每个型号。
能量返回
本负载最主要的特点是其AC输入端，即电网连接
端，也可用作直流电返回的输出端，转换效率接近
93%。这种能量转换方式有助于降低用电成本，且
避免使用昂贵的制冷系统，因为普通电子负载使用
过程中会将直流输入电量转化成热量，从而需要制
冷系统进行冷却。

此类回馈式负载不可用作发电。我们还有另外一个
监控设备（自动隔离件，ENS），能加强对人体与
设备的安全，特别是在运行此类隔离操作的时候。
不管用户是否装有此类监控设备，我们产品上都配
有一简易无冗余关闭功能，遇到电网连线突然断开
时会关闭产品。本产品可监控AC电压和频率，当超
过功率上限或下限时，会自动关闭功率模块。

操作面板（HMI）
手动操作通过阻性触摸屏、两个旋
钮与一个按钮来完成。这个彩色
显示器能一次性显示所有设定与实
际值。在人机界面也可完成整个设
置，包括函数发生器（方波，三角
波，正弦波等）的配置。
显示器有多种语言可选（德文，英
文，俄文，中文）。
函数发生器与表格控制
本产品还具有一基于FPGA的数字函数与任意发生
器。它可控制和运行用户定制的负载配置文档，并
产生任意顺序的正弦、方形、锯齿形以及跳跃型函
数。
通过3276个有效点数自由编程的数值表，能实时嵌
入到控制电路中，然后可重现非线性内阻，如：电
池或LED灯条中的内阻。

Share-Bus-共享总线
产品后板有一个模拟连接端子叫“Share Bus”，用
来均衡多台类似产品并联时的电流，如：本系列的
负载产品与EA-ELR 9000系列并联。
还可通过此端子连接EA-PSI 9000，EA-PS 9000与
EA-PSE 9000系列电源，以便组建两象限系统。该
系统专门利用源-沉原理进行测试用途。
电池测试
本产品还有一电池测试模式，可以通过恒流或恒阻
放电来测试各类电池。它会显示累计的测试时间与
消耗的容量 (Ah)。
用EA Power Control测试期间，由电脑记录的数据，
可以CSV格式导出Excel表。后续可在MS Exce或类
似工具下进行分析，甚至能创建可视化的放电图。
关于更详细的设置，还可设定一可调极限值，当电
池电压低时停止测试，或者停止可调最大测试期。
远程控制 & 连接
进行远程控制时，可使用产品后板默认配置的两个
接口端口（1x模拟，1xUSB）。也可选择可插拔式
数字接口模块（指定插槽）进行扩展。
产品上还有一个接口模块插槽，可给所有型号装上
一个三路接口（3W选项，见下文），为产品后板提
供1xGPIB/IEEE，1xUSB，1x模拟端口。
应用到LabView IDE时，用户可以结合USB，RS232
，GPIB，Ethernet使用即用版(VIs)。通过通讯协议
文档还可支持其它IDE与接口。

Windows用户还可使用“EA Power Control”免费软
件。它具有“排序”功能，通过CSV格式的半自动化表
格控制产品。此表能代表简易的测试程序，可在MS
Excel或其它CSV编辑器下创建与编写，然后导入软
件工具内。
该软件利用“多功能控制”特性（需注册码，非免费）
，可一次性监控多达20台产品。
