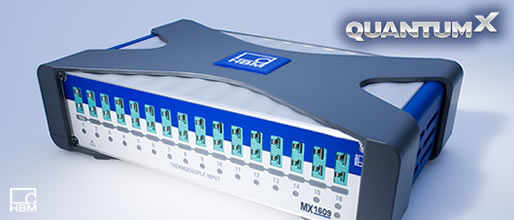

德国HBM，1-MX1609-T热电偶放大器，1-MX1609-T，MX1609

温度是经常要使用的测量量 – 你是否也会用到它?

现在你可以采用数据采集系统 MX1609KB 或 MX1609TB, 你可以进行方便，可靠的温度测量.

MX1609KB 用于 K 型热电偶， MX1609TB 用于 T 型热电偶，是数据采集系统 QuantumX 的家族成员，有极高的质量 – 可以获得多次，可靠的测量质量 …

你可以从HBM 的 APM（增强即插即测）技术中获益：连接传感器 - 立即开始测量.

数据采集系统MX1609 现在引入 APM 技术到温度测量领域:微型热电偶可以安转在识别芯片中, 但是，以后才能使用.

一旦与 MX1609连接，芯片就可以自动识别. 因为在测量点上贴上标签将浪费时间，并会有错误发生: MX1609 还可以按照数字指令进行测试安装.

高性能，尺寸小巧: 现在可以应用于温度测量.

数据采集系统MX1609 的紧凑设计可以使之用于小型的测试台 – 这样可以安装在测量点附近.

更高的测量质量 – 更短的测量电缆，更小的干扰. 尺寸小巧且高性能! 每个模块提供 16个电独立通道进行 K 电偶信号测量 – 温度范围从 -100°C 最大到 +1300°C.

另外, 容易升级: 更多饿热电偶模块可以串联来增加测量通道.

MX1609 提供高可靠性.

MX1609 是用于热电偶测量的放大器，可以通过以太网连接. 你的测试数据不会有任何损失. MX1609 有可靠的测量质量. 并且可以节约时间- 并有很好性价比.

K 型热电偶具有广泛的应用，其典型的应用温度为 -100 °C to +1300 °C.

迷你热电偶连接器 可以让您的热电偶传感器被自动识别并马上开始测量。

技术参数可连接大热电偶数量	16
传感器识别	TEDS 通过 RFID
接口	以太网
温度测量范围, K 型线性化范围	-100 ... + 1300°C
测量误差 22 °C	± 0.5K
电源	10 ... 30, 24V 额定电压 (DC)
耗电量	< 6W
保护	等级 III (height up to 2000m; degree of contamination 2)
EMC 需求	按照 EN 61326
机械测试¹	振动 (30 min): 50m/s² 冲击 (6 ms): 350m/s²
最大输入电压	60V (transient free)
额定温度范围	-20 ... +60°C
尺寸 (W x H x D)	44 mm x 174 mm x 119 mm (without case protection 1-CASEPROT) 52.5 mm x 200 mm x 122 mm (with case protection 1-CASEPROT)
保护等级按照 EN 60529	IP20
重量	900g

¹) 机械测试安装欧洲标准 EN60068-2-6 (振动) 和 EN60068-2-27 (冲击). 在3个方向设备能够经受住加速度 25 m/s² 的冲击。振动测试持续时间: 30 分钟。冲击测试的加速度为 200 m/s² ，持续 11 ms

具有更高的阻抗， T 型热电偶 (Cu - CuNi) 具有多种应用。 T 型热电偶的典型应用温度为 -40 °C and 125 °C, 质量等级 A 的热电偶对在此范围内精度为 +/- 0.5 °C。

为了提高测量精度，可将 标定数据 存储在热电偶的 迷你插头 中。数据通过无线方式传输到通道中，连接并自动参数化。

技术参数可连接的热电偶数量	16
传感器识别	TEDS 通过 RFID
接口	以太网
温度范围, T 型的线性范围	-100 ... 400 °C or -148 ... 260 °F
温度误差 22 °C	± 0.5K
电源	10 ... 30, 24V 额定电源 (DC)
耗电量	< 6W
保护等级	Class III (height up to 2000m; degree of contamination 2)
EMC 需求	按照 EN 61326
机械测试 ¹	振动 (30 min): 50m/s² 冲击 (6 ms): 350m/s²
传感器最大输入电压	60V (transient free)
额定温度范围	-20 ... +60°C
尺寸 (W x H x D)	44 mm x 174 mm x 119 mm (无外壳保护 1-CASEPROT) 52.5 mm x 200 mm x 122 mm (带有外壳保护 1-CASEPROT)
保护等级按照 EN 60529	IP20
重量	900g
