GPT-9802电子安规测试仪- 详细介绍：

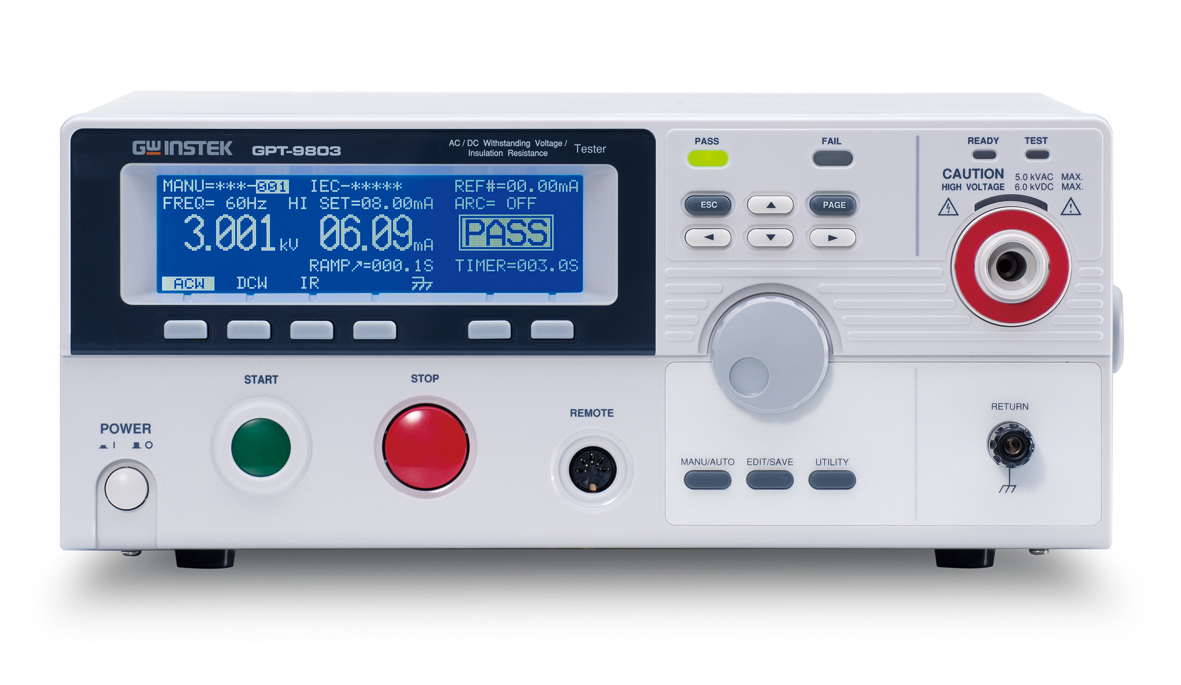

固纬电子推出新一系列兼具高稳定性测试、安全考虑及全新外观的安规测试器 - GPT-9800 系列，来符合如IEC、EN、UL、CSA、GB、JIS …等安全法规对各种电子/电器产品或部件在测试上的要求。
GPT-9800系列安规测试器共计有4个型号：GPT-9804是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、GPT-9803提供交/直流耐压测试及绝缘电阻测试功能、GPT-9802具有交流及直流耐压测试功能，而GPT-9801则仅提供交流耐压测试功能。全系列机型提供交流200VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
|
交流耐压测试 |
|
|
输出电压范围 |
0.100kV~ 5.000kV ac |
|
输出电压调整分辨率 |
2V/步进 |
|
输出电压准确度 |
± (1%设定值+ 5V) [未加负载] |
|
最大额定负载 |
200 VA (5kV/40mA) |
|
最大额定电流 |
40mA (0.5kV< V ≦5kV)
10mA (0.1kV≦ V ≦0.5kV) |
|
输出波形 |
正弦波 |
|
输出电压频率 |
50 Hz / 60 Hz 可选择 |
|
电压变动率 |
± (1%读值+ 5V) [最大额定负载→未加负载] |
|
电压表准确度 |
± (1%读值+ 5V) |
|
电流量测范围 |
0.001mA~40.0mA |
|
电流量测分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
|
电流量测准确度 |
±(1.5%读值+ 30uA) |
|
上/下限判定功能 |
Yes |
|
ARC侦测 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) [2] |
OFF, 0.5s~999.9s |
|
GND |
RETURN/GUARD |
|
直流耐压测试 (GPT-9804/9803/9802) |
|
|
输出电压范围 |
0.100kV~ 6.000kV dc |
|
输出电压调整分辨率 |
2V/步进 |
|
输出电压准确度 |
± (1%设定值+ 5V) [未加负载] |
|
最大额定负载 |
50W (5kV/10mA) |
|
最大额定电流 |
10mA (0.5kV< V ≦6kV)
2mA (0.1kV≦ V ≦0.5kV) |
|
电压变动率 |
± (1%读值+ 5V) [最大额定负载→未加负载] |
|
电压表准确度 |
± (1%读值+ 5V) |
|
电流量测范围 |
0.001mA~ 10.0mA |
|
电流量测分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
|
电流量测准确度 |
±(1.5%读值+ 30uA) |
|
上/下限判定功能 |
Yes |
|
ARC 侦测 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) [2] |
OFF, 0.5s~999.9s |
|
GND |
RETURN/GUARD |
|
绝缘电阻测试 (GPT-9804/9803) |
|
|
输出电压范围 |
50V~1000V dc |
|
输出电压调整分辨率 |
50V/步进 |
|
输出电压准确度 |
± (1%设定值+5V) |
|
电阻量测范围 |
1MW~ 9500MW |
|
测试电压 |
50V≦ V <500V
1~50MΩ：±(5%读值 + 1 MΩ)
51~2000MΩ：±(10%读值 + 1 MΩ) |
|
500V≦ V ≦1000V
1~500MΩ：±(5%读值 + 1 MΩ)
501~9500MΩ：±(10%读值 + 1 MΩ) |
|
|
上/下限判定功能 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) |
1s~999.9s |
|
GND |
GUARD (fixed) |
|
接地阻抗测试 (GPT-9804) |
|
|
输出电流范围 |
03.00A~30.00A ac |
|
输出电流调整分辨率 |
0.01A |
|
输出电流准确度 |
3A≦ I ≦8A: ±(1%读值+ 0.2A)
8A< I ≦30A: ±(1%读值+ 0.05A) |
|
测试电压 |
6Vac 最大(开路电压) |
|
测试电压频率 |
50Hz/60Hz可选择 |
|
电阻量测范围 |
0.1mW~ 650.0mW |
|
电阻量测分辨率 |
0.1mW |
|
电阻量测准确度 |
±(1%读值+ 2 mW) |
|
上/下限判定功能 |
Yes |
|
测试时间(TIMER) |
0.5s~999.9s |
|
测试方式 |
四线式量测 |
|
GND |
GUARD (fixed) |
|
记忆组 |
|
|
单步骤记忆 |
MANU：100组 |
|
自动测试记忆 |
AUTO：100 组, 每组最多16个manu |
|
界面 |
|
|
RS-232C |
标准 |
|
USB |
标准 |
|
GPIB |
选购 |
|
Remote terminal (Front) |
标准 |
|
Signal I/O |
标准 |
|
显示屏 |
|
|
240 x 64 点阵式(蓝色) LCD |
|
|
使用电源 |
|
|
AC 100V/120V/220V/230V ± 10%, 50/60Hz |
|
|
尺寸及重量 |
|
|
330(宽) x 150(高) x 460(深) mm
约15kg max. for GPT-9803/9802/9801
约19kg max. for GPT-9804 |
|
[ 1 ] 电流量测分辨率与上限设定之分辨率相同
[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 测试时间可为持续测试(TIMER = OFF)
