德国EA-ELR 9000 HP 5 kW - 15 kW可编程能量回馈式直流电子负载

型      号: EA-ELR 9000 HP
所属分类:电源系统
品      牌:
报     价: 市场价:面议
分享到:

这一款新的能量返回式直流电子负载,称为EA-ELR 9000 HP,是EA-ELR 9000系列的延伸版。其宽范 围的交流输入电压可以连接400 V或480 V三相电的 工业电网。

德国EA-ELR 9000 HP 5 kW - 15 kW可编程能量回馈式直流电子负载- 详细介绍:

?宽范围的交流输入电压:360...528 V, 适合400 V
与480 V电网
??可将直流电量返回到本地电网
??直流输入端为电隔离结构
??每台产品的输入功率高达15 kW,还可扩展至240
kW
??输入电压高达1500 V
??每台产品的输入电流能高达510 A
??基于FPGA数字式控制
??多语言TFT触摸屏
??用户配置文档,真实函数发生器
??电隔离
??并联用主-从总线
??前板有额外的USB端口,适合插外置U盘
??可选数字式即插即用型接口,或选择安装IEEE/
GPIB端口
??支持SCPI指令语言

能量返回功能可使产生的直流电同步转化成正弦波
电流,然后返回给当地电网。这不仅摆脱了以前的
热耗散问题,同时还节省了用电成本。其彩色TFT触
摸屏为用户提供一个不同于其他产品的直观手操媒
介。
经模拟或数字接口控制的反应时间已由FPGA控制硬
件得到很好的改善。
多台产品并联时,可经主-从总线组成一个更大的系
统,此时实际值会被累加,设定值则会均衡分布。
功率、电压和电流等级
本系列有0...80 V DC至0...1500 V DC输出电压的产
品型号,还有一款输入电流高达510 A的型号。本系
列有三个功率级别,分别为5 kW,10 kW或15 kW,
单机外壳仅3U高。还可扩展至高达240 kW(组合到
机柜形成更大的总电流)。
供电
所有型号都需接上不带N导线的400 V (L - L)或480 V
两相或三相电,这在工业电网都很典型。本系列产
品可接360-528 V的宽范围交流输入电压,完全覆盖
400 V至480 V之间的供电电压。
能量返回
本负载最主要的特点是其AC输入端,即电网连接
端,也可用作直流电返回的输出端,转换效率高达
95%。这种能量转换方式有助于降低用电成本,且
避免使用昂贵的制冷系统,因为普通电子负载使用
过程中会将直流输入电量转化成热量,从而需要制
冷系统进行冷却。


此类回馈式负载不可用作发电。还提供能监控能量
返回公共电网的电网保护装置,它同时还可达到保
护人生安全与设备本身的目的,特别是在运行所谓
的隔离操作时。但是该装置需要N导线。
不管用户是否装有此类监控设备,我们产品上都配
有一简易无冗余关闭功能,遇到电网连线突然断开
时会关闭产品。本产品可监控AC电压和频率,当超
过功率上限或下限时,会自动关闭功率模块。

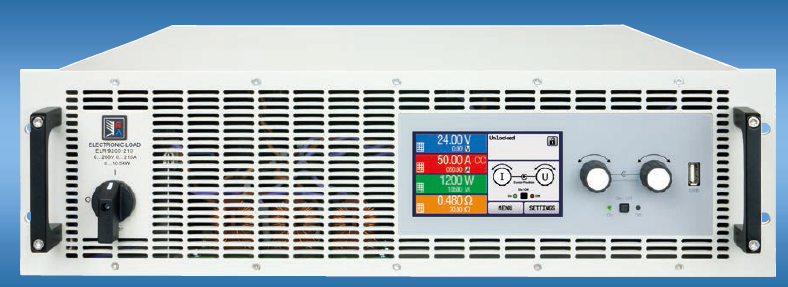

操作面板(HMI)
手动操作通过阻性触摸屏、两个旋
钮与一个按钮来完成。这个彩色
显示器能一次性显示所有设定与实
际值。在人机界面也可完成整个设
置,包括函数发生器(方波,三角
波,正弦波等)的配置。
显示器有多种语言可选(德文,英
文,俄文,中文)。
函数发生器与表格控制
本产品还具有一基于FPGA的数字函数与任意发生
器。它可控制和运行用户定制的负载配置文档,并
产生任意顺序的正弦、方形、锯齿形以及跳跃型函
数。
通过3276个有效点数自由编程的数值表,能实时嵌
入到控制电路中,然后可重现非线性内阻,如:电
池或LED灯条中的内阻。
